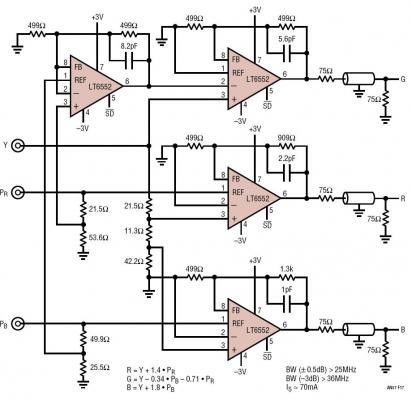

В этой схеме показаны усилители LT6552, подключенные для преобразования компонентного видео (YPBPR) в RGB. Схема отображает синхронизацию по Y на все три выхода, поэтому, если целевое устройство (например, студийный монитор) требуется отдельное соединение синхронизации, любой из каналов R, G или B может быть просто зациклирован через вход синхронизации ( т.е. установить ZIN для входа синхронизации в unterminated). Использует уникальные двухдифференциальные входы LT6552 для выполнения множества арифметических функций на каждом этапе, что минимизирует количество усилителей.
Конфигурация также обрабатывает более широкий сигнал ширины полосы Y только через один уровень усиления, максимизируя доступную производительность. В этом случае работа при низком напряжении питания основывается на отсутствии значительного смещения входных сигналов, и при необходимости могут использоваться входные конденсаторы связи (например, типы 220 мкФ / 6 В, поляризованные в соответствии с условием смещения входа).
