Плата была спроектирована на INA217 с низким уровнем искажений, малошумящим инструментальным усилителем. INA217 идеально подходит для низкоуровневых аудиосигналов, таких как сбалансированные низкоимпедансные микрофоны. Многим промышленным, измерительным и медицинским приложениям также свойственен низкий уровень шума и широкая полоса пропускания. Уникальная схема подавления искажений уменьшает искажения до крайне низких уровней, даже при высоком усилении. INA217 обеспечивает почти теоретическую шумовую характеристику для импеданса источника 200 Ом. INA217 имеет дифференциальный вход, низкий уровень шума и низкое искажение, что обеспечивает превосходную производительность в профессиональных приложениях для микрофонного усилителя. Оп-усилитель OPA2137, используемый в качестве обратной связи для устранения напряжения смещения.
Особенности
Двойной +/- 15 В постоянного тока
Выходной дисбаланс Single Ended
PR1 Gain Adjust G = 1 + 10000 / Rg PR1

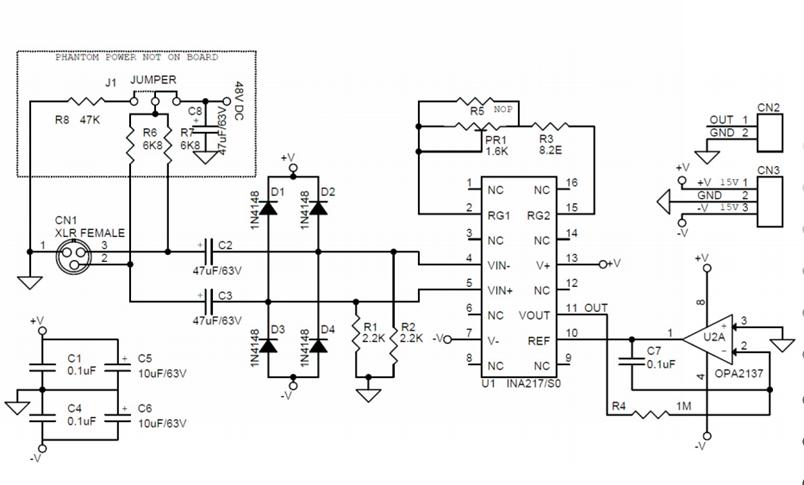

Схема

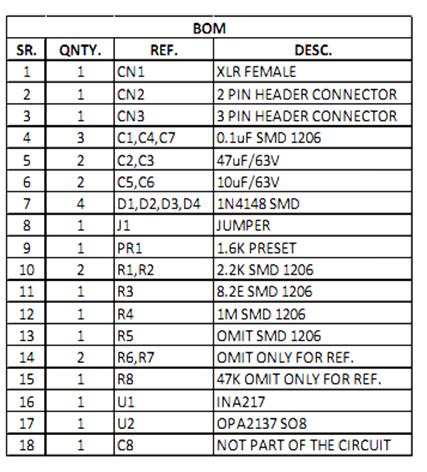

Список деталей

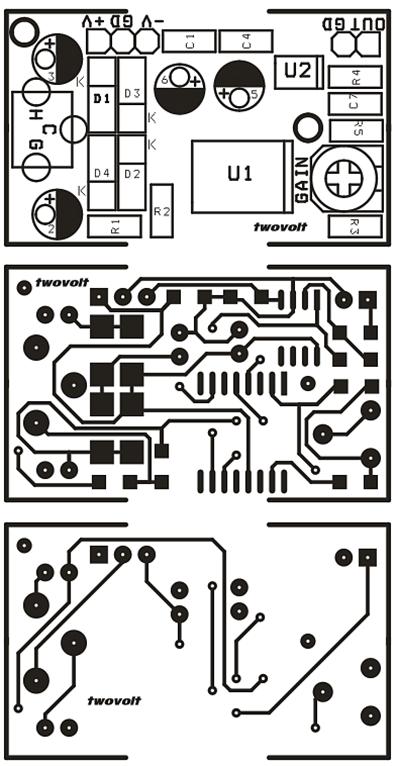

Печатная плата

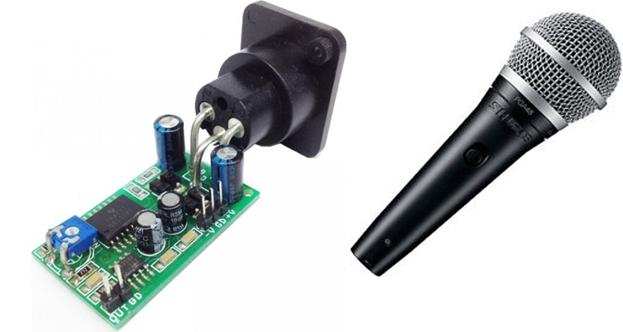

Готовое изделие
