Квадрофонический усилитель и усилитель класса A -100 Вт

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

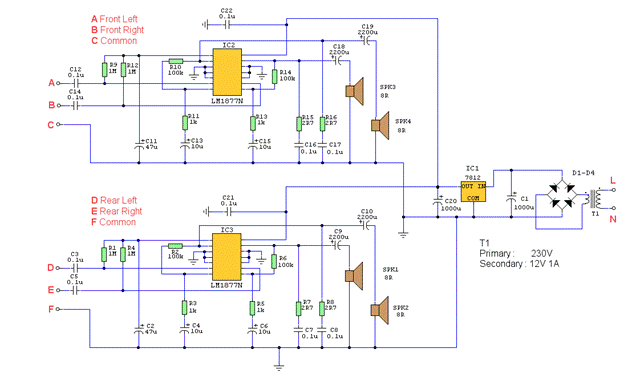

Это четырехканальный усилитель идеально подходит для использования с квадрофонической оборудованием.

Список деталей:

D1-D4: 1N4001 (4)
C1, C20: 1000U CAP (2)
C2, C11: 47U CAP (2)
С3, С5, С7, С8, С12, С14, С16, С17, С21, С22: 0.1u CAP (10)
C4, C6, C13, C15: 10U CAP (4)
С9, С10, С18, С19: 2200u CAP (4)
R1, R4, R9, R12: 1M резистор (4)
R2, R6, R10, R14: 100k резистор (4)
R3, R5, R11, R13: 1k резистор (4)
R7, R8, R15, R16: 2R7 резистор (4)
IC1: 7812 (1)
IC2, IC3: LM1778N (2)
SPK1, SPK2, SPK3, SPK4: 8R 2 Вт динамиков (4)

Общее уисление контролируется отношением R14/R13 и R6/R5. Входной импеданс высок, очень длинные входные кабели поднимают шум. Обязательно надо использовать экранированный кабель, в моем случае я использовал 10k резисторы между точками А и С, В и С, D и F, E и F. Это обеспечивает путь постоянного тока на землю и повышает помехоустойчивость. Если же возникает нестабильность, то вы заметите искажения звука и LM1877N станет горячей на ощупь.

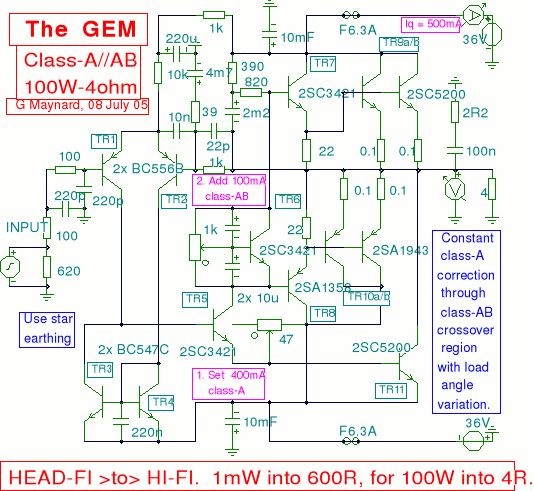

Усилитель класса A -100 Вт

Усилитель класса A / / Класс AB мощность 100 Вт при подключении громкоговорителя 4 Ом.

Схема была предназначена для работы с 2SC5200, но она была успешно построена с использованием других типов устройств, в том числе одного Sanken 2SA1216 и пары 2SC2922
