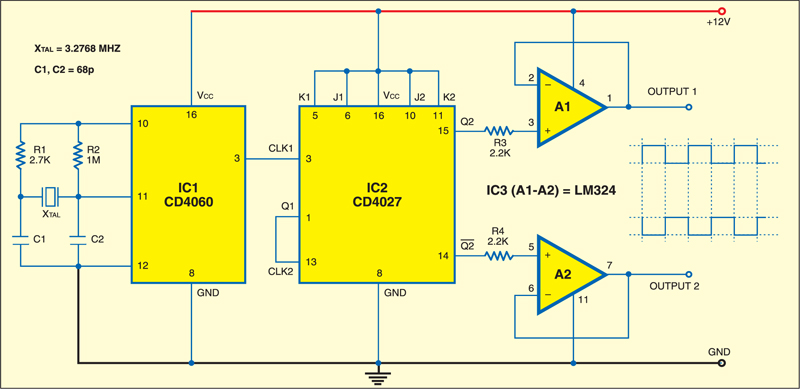

Вот простая схема генератора, которая генерирует частоту 50 Гц с использованием кварца. Он производит переменные импульсы 50 Гц с 50-процентным рабочим циклом, который может использоваться в цепях инвертора.
Включает в себя 14-ступенчатый счетчик и генератор (CD4060), двойной JK-триггер (CD4027), операционный усилитель (LM324) и несколько дискретных компонентов. Генератор построен вокруг IC CD4060 (IC1) с использованием кристалла 3,2768 МГц. Резистор R1 используется для ограничения мощности. R2 - резистор смещения. Для запуска и поддержания колебаний требуется минимальная крутизна, которая обеспечивается R1.
Частота генератора делится на «14», чтобы получить 200 Гц на контакте 3 CD4060. Частота 200 Гц далее делится на «4» с помощью двойного триггера JK CD4027. Таким образом, частота 50 Гц генерируется на выводе 15, а дополнение этой частоты генерируется на выводе 14 CD4027. Рабочий цикл генерируемой частоты составляет 50%. Частота 50 Гц буферизуется операционными усилителями A1 и A2 LM324. Выходы прямоугольной волны в противоположной фазе, доступны на выводах 1 и 7 операционных усилителей, находят применение в цепях инвертора.
Соберите схему на печатной плате общего назначения и вставьте в корпус с достаточным пространством для батареи и переключателей. Подключите адаптер переменного тока 12 В или батарею 12 В для питания цепи.
Сунил Кумар
