Лабораторный симметричный источник питания 2x30V 3.5A

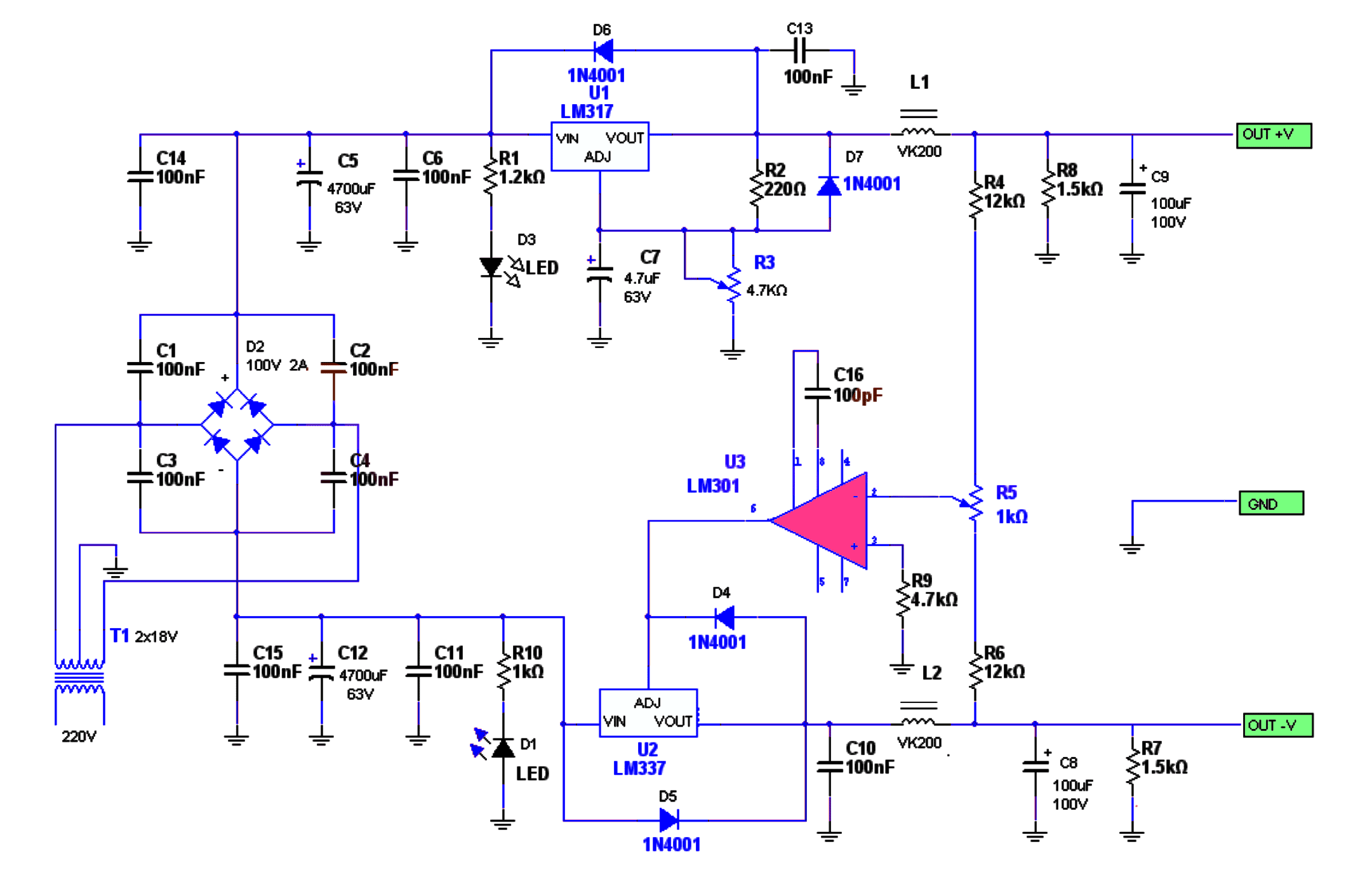

Схема питания состоит из трансформатора 220/2 * 18 В / 3,5А, выпрямителя, сглаживающего фильтра, усилителя мощности, LM301 и двух регуляторов LM317 и LM337. Теоретическая схема показана на рисунке. Напряжение от трансформатора выпрямляется выпрямляющим мостом. Параллельно с мостовыми диодами C1, C2, C3, C4 были установлены для подавления шума. Затем через основные конденсаторы фильтра C5 и C12 и другие небольшие емкости, которые дополнительно фильтруют ток, приводятся к регуляторам напряжения, состоящим из LM317 и LM337. Эти интегрированные функции отвечают за регулирование положительных и отрицательных тенденций, соответственно. В положительной и отрицательной линиях подачи, светодиоды вставляются, чтобы показать нам в любой момент, что схема подается правильно.

Диоды вокруг LM317 и LM337 используются для защиты их от случайных коротких замыканий на выходе источника питания или путем разрядки их электролитических сред, что может повредить их. Установка положительного напряжения выполняется с помощью потенциометра R3, а отрицательное напряжение -  LM301  . Это связано с неинвертирующим входом через делитель напряжения, состоящий из R4, R5 и R6, до положительного и отрицательного напряжения питания. Инвертирующий вход подключается к земле через резистор R9. Если по какой-либо причине положительное напряжение изменяется, то LM301 вызывает ровно равное изменение отрицательного напряжения питания. Конденсатор, подключенный к ногам 1 и 8, не позволяет иммобилизовать усилитель мощности. Базовые резисторы, присутствующие на выходе, служат нагрузкой для работы схемы и разрядки конденсаторов после отключения питания. Конденсаторы в положительных и отрицательных выходных линиях, а также катушки действуют как фильтры частоты и шумоподавления от устройств, которые мы питаем.

Фактор пульсаций РЧ рассчитывается по формуле:

RF = VAC / VDC * 100%

Где V _AC или переменный ток (V _pp / 2) при заданном постоянном напряжении V _DC .

Где V _pp = 2,24 мВ, таким образом, Vp = 1,12 мВ или VAC = 1,12 мВ

И V _DC = 10 В

RF = (коэффициент пульсаций) = 1,12 * 10-3 В / 10 В * 100%

= 1,12 * 10-4 * 100% = 0,000112%
