Этот простенький проект рассчитан на использование мобильного зарядного устройства, которое дает 6 вольт и 500 мА. Он также может питаться от батареи 6 В переменного тока. 2 по 5v реле используются. Существует простая настройка пароля с использованием переключателя SPDT {single pole double throw}.
Для подключения к установке пароля необходимы некоторые сведения о переключателе SPDT. Здесь я подключил таким образом, что пароль UP, DOWN, UP, DOWN. Есть 16 возможностей. Если положение переключателя установлено правильно, безопасность может быть отключена.

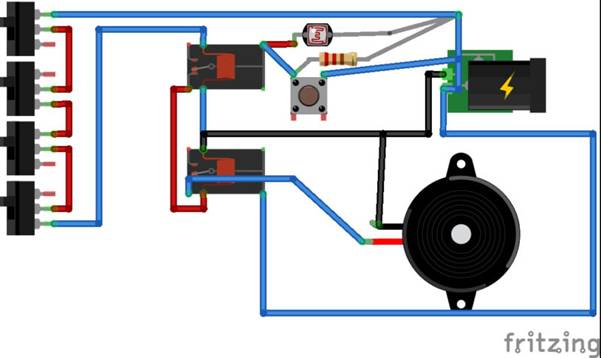

ЦЕПЬ 1

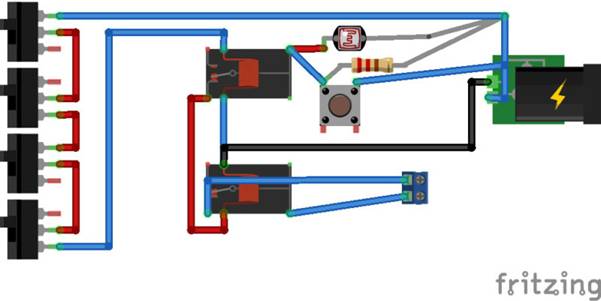

ЦЕПЬ 2
Во-первых, настройте схему, оставляя LDR {light dependent resitor} для фокусировки лазерного луча. включите его. Появится нарастающий звук, нажмите кнопку сброса один раз.
Звук исчезнет. После того, как луч лазера будет пересечен, звуковой сигнализатор сработает и будет продолжаться до тех пор, пока не будет нажата кнопка {RESET}. Вы можете использовать [контур 2], в котором тревога подключена извне.
Необходимые материалы:
• LDR
• Реле 2 * 5 вольт
• кнопка.
• Зуммер [только для схемы №1]
• 4 X spdt switch [вы можете использовать много переключателей, чтобы сделать ваш пароль сложным и уникальным]
• Старое зарядное устройство для мобильного телефона [Но в рабочем состоянии]
• 220 Ом резистор
Если вы подключаете внешний аварийный сигнал, не превышайте предельный ток, напечатанный на реле.
