Усилитель предназначен для усиления низких сигналов от генераторов в диапазоне FM. Он не имеет частотных регуляторов с переменными конденсаторами и катушками, он имеет широкий диапазон и умеренную мощность, способную управлять несколькими линейными усилителями. Вся конструкция основана на двух маломощных транзисторах 2N4427, которые предназначены для диапазона VHF и имеют выход до 1 Вт. Усилитель используется в случаях, когда требуется дополнительное усиление, например, после выхода небольших передатчиков. Это обычное явление, так как много раз, чтобы покрыть некоторые плохие условия или большие потери, мы добавляем дополнительный усилитель полосы пропускания, что упрощает управление длинными линиями или линиями с большими потерями, что, как известно, ослабляет сигнал.
Линейный усилитель с 2N4427 предлагает мощную мощность для управления различными линейными устройствами, такими как BGY133 и различными транзисторами, такими как BLY87 . Он работает в области УВЧ и может усиливать сигналы от 70 МГц до 150 МГц, тем самым охватывая диапазон FM. По мере увеличения частоты помощь уменьшается, но на практике мы можем видеть ее стабильной в области FM. Усилитель предлагает усиление 15 дБ в диапазоне от 80 МГц до 110 МГц. Если вы хотите, чтобы выход усилителя не имел гармоник, вы можете добавить фильтр нижних частот, чтобы исправить кривую ответа.

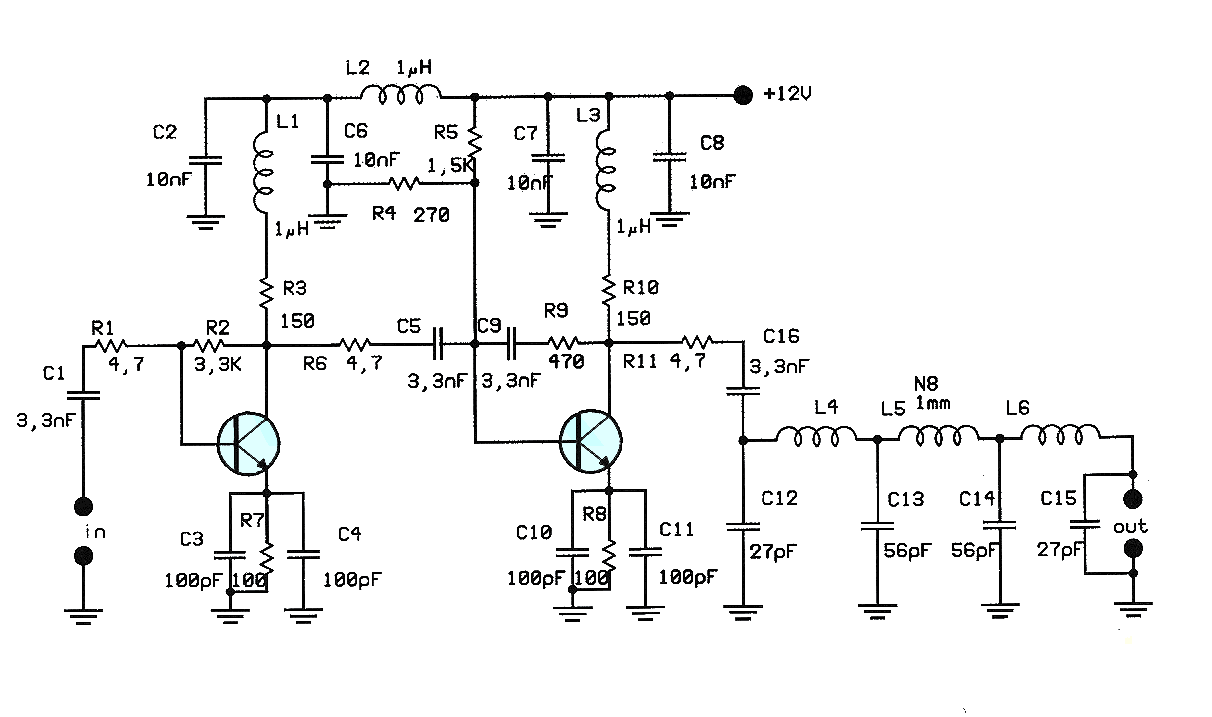

Усилитель VHF работает в классе A и основан на хорошо известном транзисторе Philips 2N4427, который коммерчески доступен в оболочке TO39. В отличие от коллектора, который подключен к металлическому корпусу, другие клеммы не изолированы. Транзистор 2N4427 обладает превосходными характеристиками надежности и обладает лучшими характеристиками остальной части семейства, поскольку он выдерживает более высокие токи и мощность. Теоретическая схема усилителя показана на рисунке. Хотя схема построения на первый взгляд кажется простой, мы должны уделять особое внимание во время строительства, поскольку высокочастотный диапазон, в котором он работает, довольно сложно обрабатывать. Конструкция должна быть внедрена и собрана в печатную двухстороннюю схему с обычными материалами. Используйте металлическую коробку. Металлическое шасси обеспечивает хорошую работу, обеспечивая необходимую защиту и охлаждение. Усилитель транзистора составляет около 10 дБ, а два транзистора вместе усиливают около 15 дБ.Напряжение питания, которое мы рекомендуем для усилителя, представляет собой стабилизированный источник питания с очень стабилизированным выходным напряжением 12 В и током 1А. Транзистор 2N4427, изготовленный Philips, является очень хорошим транзистором для выходных каскадов и находит применение в схемах усилителей, линейных дорожек или даже транспондеров. Транзисторы Q1 и Q2 поляризованы в классе А. Необходимая поляризация обеспечивается соответствующими сопротивлениями. В схеме основания и коллектора имеются фиксированные конденсаторы для регулировки входной и выходной линий до 50 Ом. На выходе имеется фильтр нижних частот, без переменных конденсаторов.
Компоненты:
Резисторы:
R1 = 4,7 Ом, R2 = 3,3 кОм, R3 = 150 Ом, R4 = 270 Ом, R5 = 1,5 кОм, R6 = 4,7 Ом, R7 = 100 Ом, R8 = 100 Ом, R9 = 470 Ом, R10 = 150 Ом
Конденсаторы:
C1 = 3,3nF, C2 = 10nF, C3 = 100pF, C4 = 100pF, C5 = 3,3nF, C6 = 10nF, C7 = 10nF, C8 = 10nF, C9 = 3,3nF, C10 = 100pF, C11 = 100pF, C12 = 27pF, C13 = 56pF, C14 = 56pF, C15 = 27pF, C16 = 3,3nF
Другие:
Q1, Q2 = 2N4427
L1, L2 = 1 мкГн

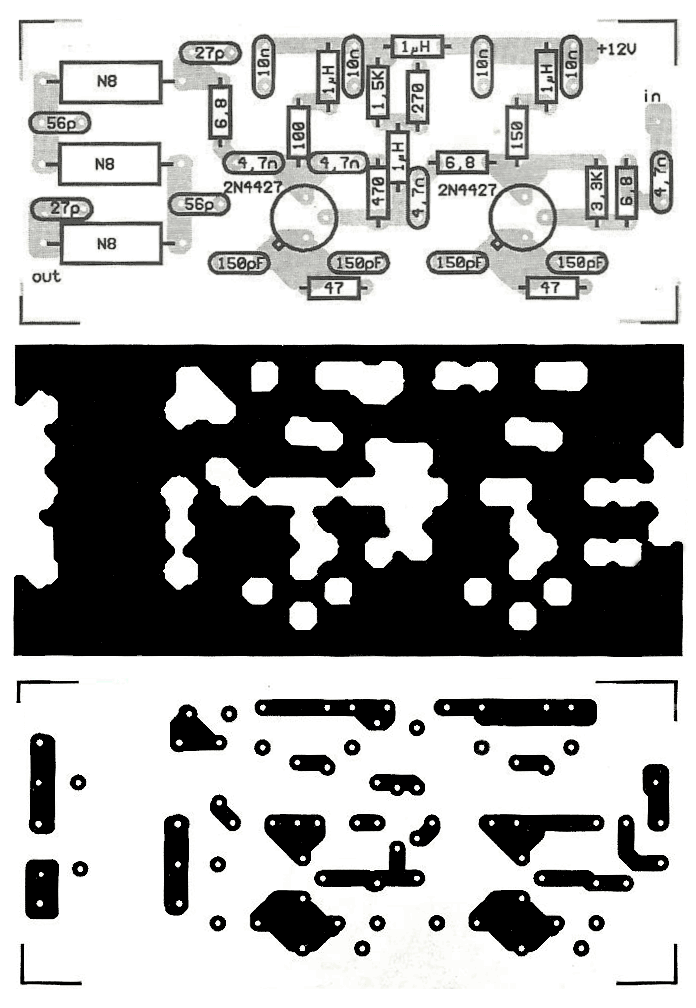

Конструкция схемы будет установлена на небольшой двусторонней печати. Вид сверху показан на рисунке, а на следующем рисунке - нижний. Вся конструкция может быть помещена в небольшой металлический ящик. Размеры коробки составляют 10 см х 10 см. На противоположных сторонах вы вставляете два разъема ввода-вывода. С другой стороны, вы поместите штекер для напряжения питания усилителя, и при желании вы можете поместить диод последовательно с контуром. Питание будет осуществляться через конденсаторы, соединенные параллельно с обычными керамическими и электролитическими конденсаторами. Ток источника питания должен составлять около 5 ° C.
