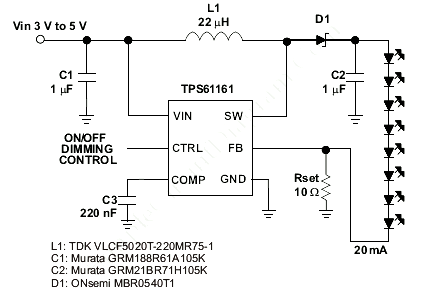

В этой статье описывается драйвер Li-Ion для 8 белых светодиодов (TPS61161). Мы можем использовать повышающий преобразователь, такой как TPS61160 / 1, с интегрированным переключателем FET мощностью 40 В для последовательного подключения до 10 светодиодов. Мы можем использовать его для уменьшения пульсаций, улучшения эффективности преобразования и использования небольшого внешнего компонента. Внешний резистор датчика Rset установлен на белый белый светодиод по умолчанию, а напряжение обратной связи регулируется до 200 мВ.
Ток светодиода можно управлять с помощью цифрового интерфейса 1-провод через штифт CTRL во время операции или мы можем использовать сигнал широтно-импульсной модуляции (ШИМ), который применяется к штифтом CTRL, через который цикл определяет опорное напряжение обратной связи. Для максимальной защиты устройство имеет встроенную открытую светодиодную защиту, которая отключает TPS61160 / 1 во время открытых светодиодных условий, чтобы предотвратить превышение абсолютного максимального значения выхода.
