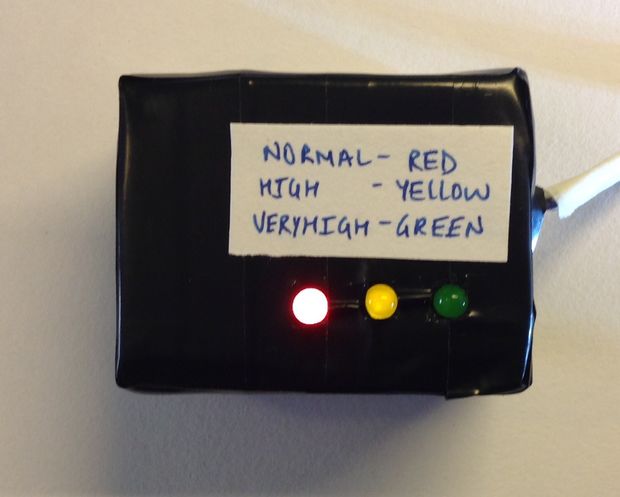

Измеритель отображает различные уровни интенсивности света различными цветами светодиодов. Красный светодиодный индикатор указывает на нормальный свет, красный и желтый светодиод указывают на высокую интенсивность и зеленый наряду с красным и желтым указывает на очень высокую интенсивность. Устройство начинающих, требует базовые знания и навыки в области электроники и пайки.
Для того, чтобы сделать этот проект требуются такие электронные компоненты и запчасти.
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ-

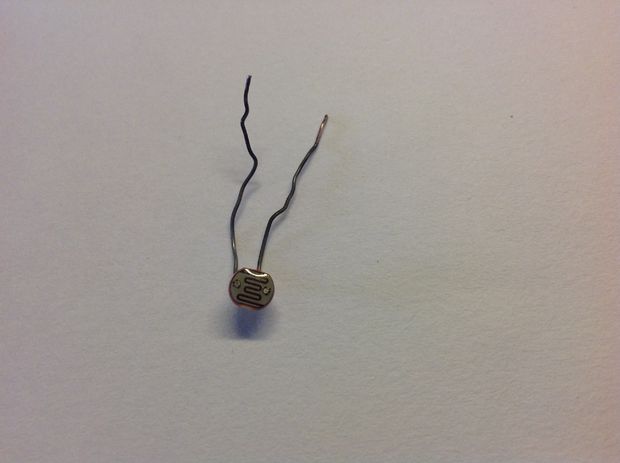

- LDR X1
- Светодиоды X3 (Красный, желтый и зеленый)
-100 Ом резистор X1
-47 Ом резисторы X1
ДРУГИЕ ЧАСТИ

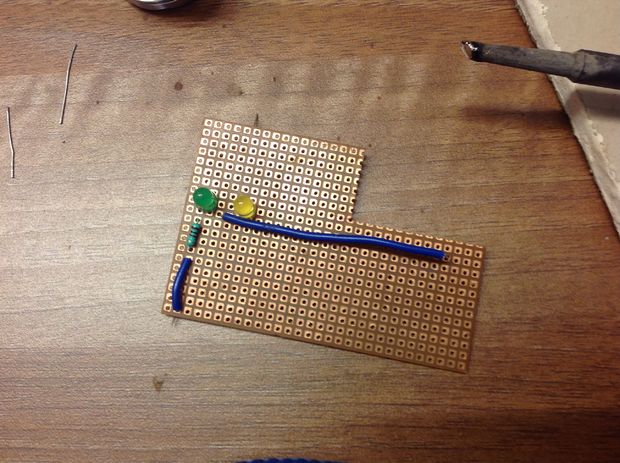

- Макетная плата X1
- провода
- перемычки
ИНСТРУМЕНТЫ
- Нож
- Паяльник
- припой

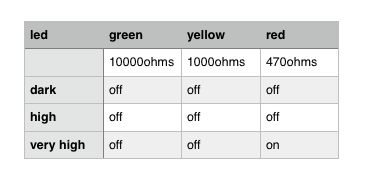

Для того, чтобы получить идеальный результат и сочетание сопротивления, много значений различных резисторов были испытаны в различных условиях освещения. Значения резисторов также были выбраны с учетом разницы в сопротивлении каждого из светодиодов разного цвета.
.Было отмечено, что красный светодиод имел наименьшее сопротивление, в то время как желтый светодиод имел наибольшее сопротивление, следовательно это влияет на выбор порядка LD и резисторов.

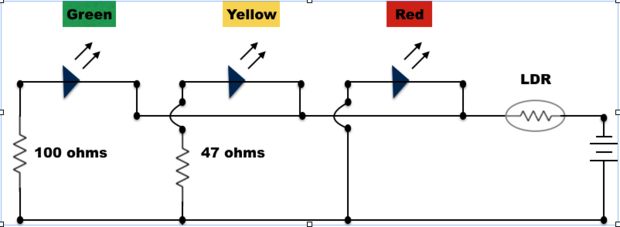

Принципиальная схема
Зеленый должен быть припаян к резистору 100ohms и желтый припаян к резистору 47 Ом.

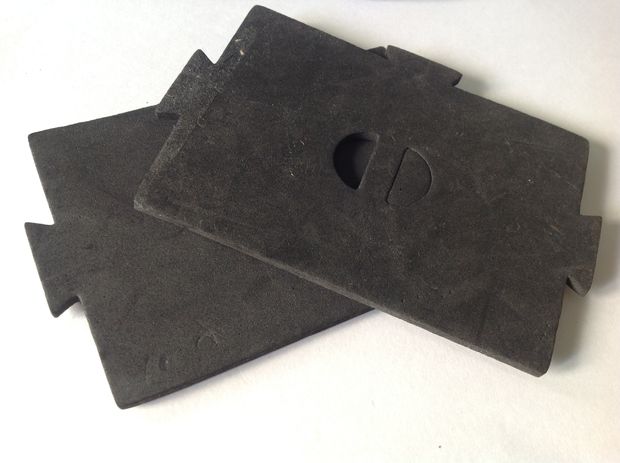

Для корпуса я использовал EVA лист толщиной 4 мм.
Все части соединены друг с другом, используя резиновый клей. Размеры будут 6X4.5X3.5 см.
