Логопериодическая антенна (ЛПА) для UHF

Представлен здесь экспериментальный LPA для австралийских широкополосных телевизионных полос IV и V в UHF. Они охватывают от 520 МГц до 820 МГц. Оригинальный дизайн был начат, когда друг хотел построить дешевую и эффективную телевизионную антенну для своей подруги.Питатель изготовлен из материала PCB, двух полосок одностороннего текстолита, с медной оболочкой толщиной около 1 унции. Первоначально линия печатной платы / линии передачи была тщательно разработаны для 75 Ом, но требуемые размеры были механически сложными из-за высокой диэлектрической проницаемости подложки. 20мм широкие полоски, склеенные спина к спине, были окончательным выбором, главным образом за его отличные механические свойства, а не за Zo.

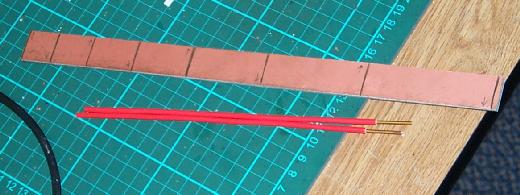

Здесь вы можете увидеть стрелу с метками элементов и напоминания о фазировании чередующихся элементов. Также видны два самых больших элемента, как и все элементы, отрезанная длина около 20 мм, и обрезается как окончательный этап строительства. Бум уже ламинирован в этот момент, для этого шага использовался обычный суперклей.

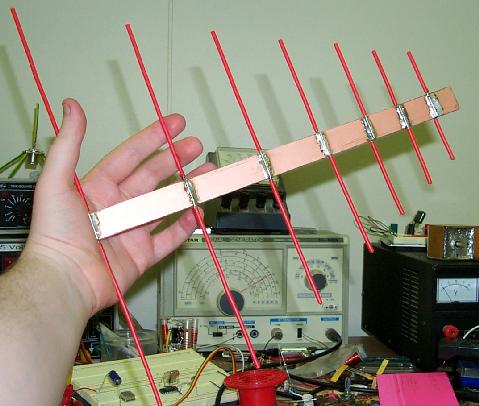

Использовался Eutectic Tin / Silver припой, опять же не для какой-либо конкретной цели, это было то, что было  под рукой. Более высокая температура плавления этого сплава по сравнению с обычным припоем Tin / Lead, удерживающая более короткие элементы, Сами элементы - сплошная медная проволока диаметром 1,5 мм, от центра тяжелого сетевого кабеля.

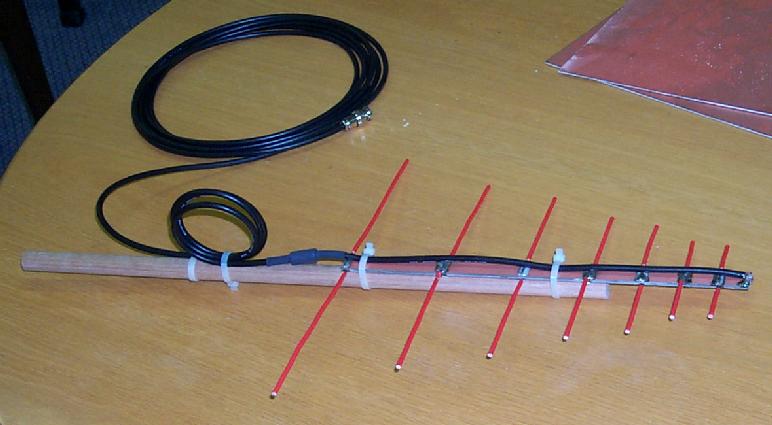

Антенна питается напрямую коаксиальным 50 Ом (в этом случае используется фирменный RG-58CU от DSE). Точка подачи - это «острый» конец антенны, коса просто идет в одну сторону, а центральный проводник - в другую. Дроссель с втулкой из ОВЧ / УВЧ-ферритов помогает поддерживать равновесие, равно как и воздушная дроссельная катушка в коаксиальном канале. Некоторые эксперименты проводились с размещением втулочного дросселя, окончательное решение состояло в том, чтобы взять коаксиальный кабель по стороне, соединенной со стороной стрелы, и поместить дроссели за конец стрелы. Нет здесь заглушки. Короткая часть деревянного дюбеля расширяет стрелу и обеспечивает монтажную поверхность. Нейлоновые кабельные стяжки используются для удержания фидера / стрелы на дюбеле и наложения коаксиального кабеля из подающей точки назад вдоль стрелы.

Пока антенна демонстрирует отличный баланс для такого простого питания. Первый нуль чрезвычайно глубокий (полный) и симметричный с обеих сторон основной доли 60-90 градусов. Поляризационная чистота также превосходна, при полном нулевом значении достигается кросс-поляризация. Испытания проводились ушами, глазами и S-метром, используя в качестве источника сигнала локальный телевизионный транслятор North Head TV. Антенна кажется «полезной» значительно выше и ниже расчетного диапазона. До сих пор не было проведено никаких проверок при передаче сигнала.

После того, как будет оценена мощность VSWR, новый прототип будет сконструирован из латунной трубки.
