Простой магнитный левитатор держит объекты на определенном расстоянии ниже электромагнита. Прибор создает магнитную силу, противоположную по знаку силе тяжести на объекте.

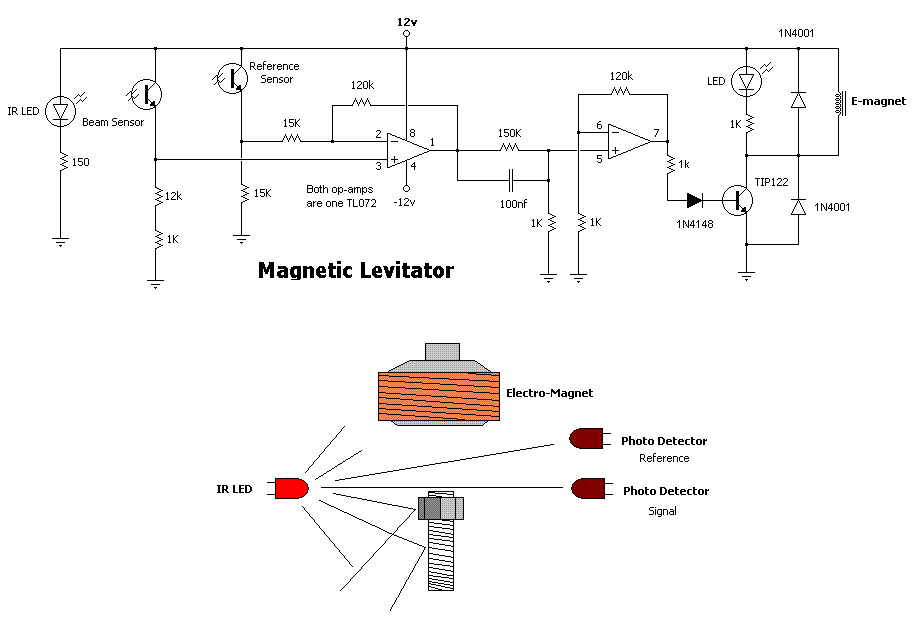

Инфракрасный магнитный левитатор
Схема работает, сравнивая сигналы от датчиков первого ОУ, отправляет напряжение через сеть компенсации, которая действует на фильтр высоких частот, что необходимо для стабилизации контура управления, так как без него объекты будут просто порхать рядом с электромагнитом. Затем сигнал усиливается до его первоначальной величины, поскольку компенсации сети ослабляется, что приводит в действие транзистор TIP122 Дарлингтона, который управляет током электромагнита. Дополнительные диоды в схеме предотвращают повреждение транзистора. Инфракрасные светодиоды TIL38 (940nm, 35 мВт и 100mA макс). Детекторы PT204-6B ИК фототранзисторы.

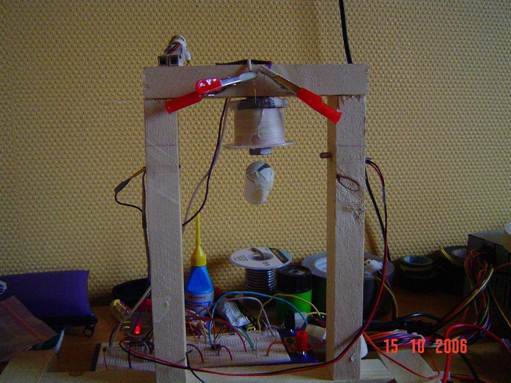

Устройство в сборе
Детектор объекта должен находиться на одном уровне с ИК-подсветкой. Второй детектор должен видеть ИК диод во все времена . Электромагнит должен иметь максимальное сопротивление 15 Ом
