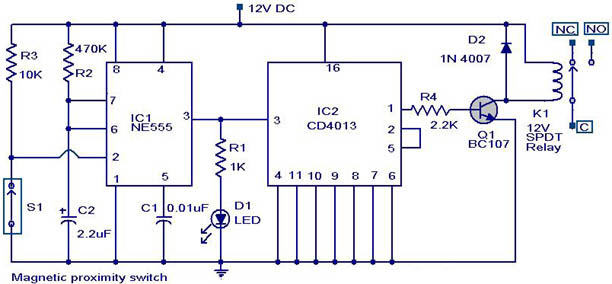

Вот принципиальная схема магнитного бесконтактного переключателя, который находит много приложений во многих областях. Схема основана на магнитном герконовом переключателе (S1) в качестве датчика приближения. Остальная часть схемы поддерживает моностабильный мультивибратор на базе NE555 (IC1) и триггер с переключением на основе CD4013 (IC2). Когда магнит достигнут в непосредственной близости от S1, он закрывается, чтобы дать отрицательный триггер на выводе 2 IC1. Выход IC1 идет высоко в течение определенного времени, определяемого R2 и C2.Этот часы IC2 подключен в качестве переключающего флип-флопа. Выход (контакт 1) IC2 идет высоко, а транзистор Q1 смещен в положение ON. Реле активируется, а также подключается оборудование к реле. Светодиод D1 светится, когда срабатывает IC1.
Схема с перечнем деталей.
Заметки.
Переключателем S1 может быть магнитный геркон общего назначения. Оборудование для управления может быть подключено с помощью точек NC, NO и C реле в соответствии с приложением. Используйте 12 регулируемых источников питания для питания схемы.
