Магнитоуправляемый пистолет на NE555 и 4017B

Цепь предназначена для создания пушки с использованием технологии магнита для обеспечения минимального ударов на большие расстояния по горизонтали или нескольких расстояний по вертикали.

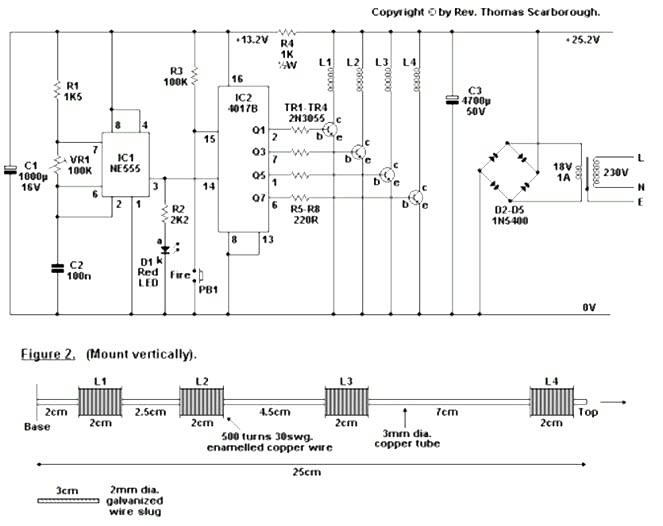

Рисунок 1

Магнит - это элемент, создающий магнитное поле, которое является силой, которая тянет на ферромагнитные материалы и притягивает или отталкивает другие магниты. Он создается путем перемещения зарядов, таких как электрический ток. Он также может быть создан спин-магнитным дипольным моментом и орбитальным магнитным дипольным моментом электрона внутри атома. Работа схемы начинается с таймера 555, действующего как осциллятор, работающего в нестабильном режиме, где он выполняет генерацию импульсов со скоростью 10 мс для IC2 (4017B). Штифт 15 будет продолжать снижаться на кнопке огня, а 4017B продолжает перезагружаться. Выходы Q1-Q7 секвенируются IC2 для обеспечения питания транзисторов TR1-TR4. Это, в свою очередь, быстро запускает индукторы L1-L4. Трансформатор может производить 25,5 В постоянного тока на электромагниты, если выпрямить и выровнять. Обмотка электромагнитов на медную трубку будет разрезана двумя после 500 оборотов. Чтобы сдвинуть один на медную трубку, обмотка должна быть у основания перевернутой sellotape. Физический размер оцинкованной проволочной пули имеет диаметр 2 мм и длину 3 см. Он должен свободно скользить внутри медной трубки. Следует проявлять осторожность при размещении электромагнитов L1-L4 на медной трубке, чтобы получить оптимальную эффективность при перемещении пули и расположении напряжения на резисторе R1. Существует два основных типа электромагнитной пушки, рельсовый пистолет и катушечный пистолет. Оба использовали накопленную энергию для создания большого магнитного поля и высокого электрического тока через приводную арматуру. Взаимодействие тока с магнитным полем создает силу, которая продвигает якорь и любой связанный с ним снаряд.
