Схема представляет собой небольшой маяк на борту, который помогает вам найти разбитый или сбитый радиоуправляемый самолет. Концепция заключается в том, чтобы получить предупреждение от пьезо эхолота, если нет сигналов от соответствующего радиоуправляемого передатчика. Обычно радиопередатчик предоставляет набор импульсов через каждые 20 миллисекунд, что, в свою очередь, посылает радиоприемнику отдельный импульс на каждый из сервоприводов с тем же интервалом. В этой цепи звучит сигнал тревоги, когда радиоприемник больше не получает набор импульсов от радиопередатчика.
рис. 1: Типичный маячок для самолета
Чтобы найти самолет, все, что вам нужно сделать, это выключить передатчик и система начнет подавать звуковой сигнал. Схема очень проста в установке и не требует каких-либо специальных деталей, таких как дорогостоящие микроконтроллеры. Типичный самолето-искатель показан на рис. 1. Схема искателя показана на рис. 2. Он построен на таймере NE555 (IC1), одного транзистора BC547 (T1) и нескольких других компонентов. Конструкция сконцентрирована вокруг микросхемы таймера NE555 (IC1), сконфигурированной здесь как датчик отсутствия импульса. Вся схема может питаться от источников питания от 4 до 9 В, поэтому вы можете использовать любой источник питания, который может обслуживать ваш радиоприемник / сервоусилитель.

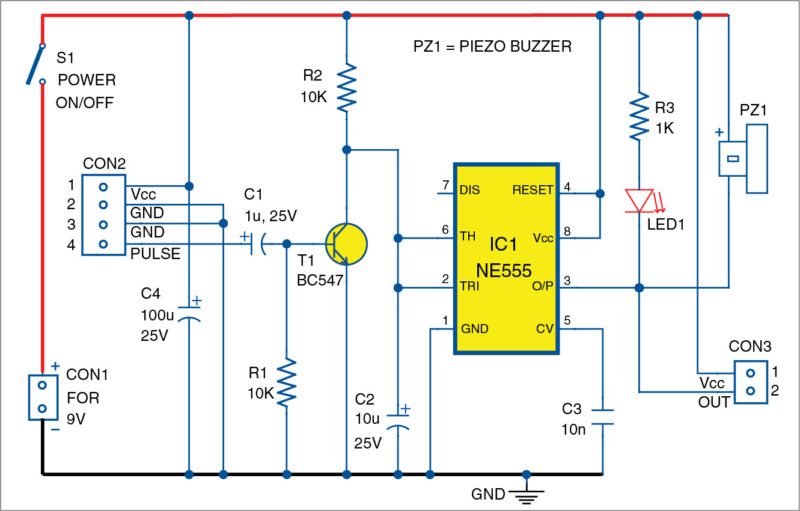

рис 2: Схема маячка потерянного самолета

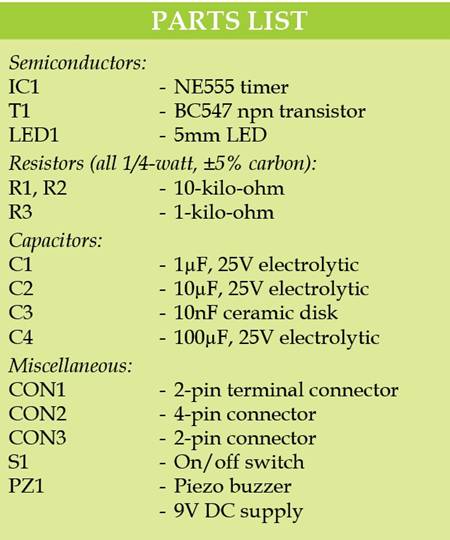

4-контактный разъем (CON2) является входным разъемом для системы поиска, в то время как 2-контактный разъем (CON3) является дополнительным выходным разъемом. В схеме, когда импульсный вход доступен на входном выводе 4 CON2, включен транзистор BC547 (T1) и имеется высокоуровневое (H) напряжение (около 2,6 В при Vcc = 4 В) на выходном выводе 3 NE555 (IC1). Когда импульсный вход отсутствует (передатчик выключен), T1 выключается, а IC1 выдает низкоуровневый (L) выходной сигнал через его выходной контакт 3.
В результате, пьезозуммер (PZ1) и индикатор (LED1) активизируются, чтобы поднять заметный сигнал тревоги. Наличие дополнительного выходного разъема (CON3) позволяет управлять внешними низковольтными мигающими / звуковыми сигналами, в случае крайней потребности в таких усовершенствованиях.
