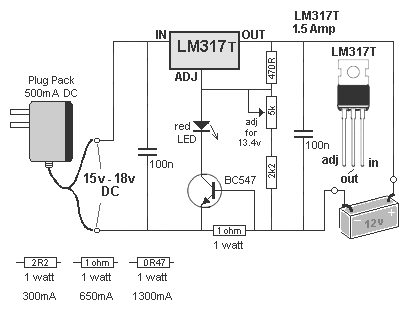

Схема поддерживает 300 мА, 650 мА или 1,3 A (в зависимости от того какой резистор подключен). Отрегулируйте 5к триммер для получения 13.4v, и когда напряжение батареи достигает этого уровня, ток упадет до нескольких миллиампер.
Зарядное устройство
Красный
светодиод указывает зарядку и когда напряжение батареи повышается, ток
уменьшается.

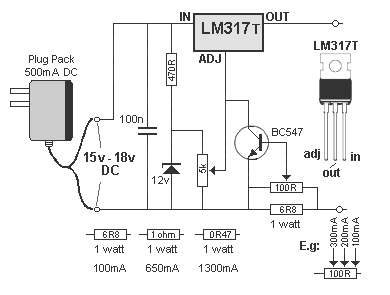

Регулируемое напряжение с токовым
ограничением.
Один регулятор в этой схеме обеспечит переменное напряжение от 1,225 до 12 В или более. Как только ток достигает предела, установленного потенциометром 100R, транзистор BC547 начинает включать стабилизатор.
Выходное напряжение начинает уменьшаться. Если выход замкнут, выходное напряжение будет сокращаться почти до нуля.
NiCd Зарядное устройство
Зарядное устройство
может заряжать
до 8 никель-кадмиевых
элементов, соединенных
последовательно. Это
число может
быть увеличено,
если питание
увеличивается на
1,65 для каждого
дополнительного элемента.
Если транзистор
BD679 установлен
на радиатор, входное
напряжение увеличивается
до
максимума (25v).
Схема не
разряжает аккумулятор,
если зарядное
устройство отключается
от источника питания.
Обычно NiCd элементы
заряжаются 14 часов.
Уровень тока зарядки контролируется 1k триммером от 0 мА до 600 мА.
Если нет BD679, можно заменить его любым NPN транзистором средней мощности или схемой Дарлингтона. Имеющих минимальное напряжение 30v и ток 2А. При понижении значение резистора 1 Ом до 0,5 Ом, максимальный выходной ток может быть увеличен до 1А.
