Металлоискатель с CS209A

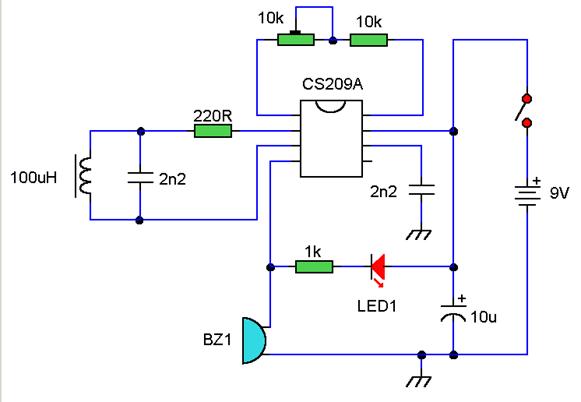

Одночиповый металлический детектор с диапазоном в несколько дюймов. Это полезно для резьбы гвоздей или винтов в стенах и полах или для размещения скрытого сетевого кабеля. Сердцем схемы является одиночный IC CS209A производства Cherry Semiconductor. Детектор - это одиночный дроссель 100uH. ИС имеет интегральный осциллятор, поскольку дроссель образует часть внешней LC-схемы, а ее индуктивность изменяется вблизи металлических объектов. Это изменение колебаний, которое усиливается и демодулируется. Светодиод 1 загорится, и зуммер будет звучать, когда дроссель меняет силу. Настроить легко, VR1 отрегулирован с помощью cjoke от любого металлического источника, чтобы загорелся светодиод и зуммер. посетите страницу.

Управление отключается, так что светодиод гаснет, а зуммер останавливается. Теперь, когда дроссель входит в контакт с любым металлическим объектом, который изменяет его индуктивность, светодиод 1 и зуммер активируются. Поскольку я впервые написал эту статью, Maplin больше не продает CS209A. Однако ту же часть CS209AYN можно купить у полупроводников ON, прямая ссылка ниже. Обратите внимание, что пакет 626-05 представляет собой 8-контактный тип DIN, который требуется CS209AYN8
