Металлоискатель сверхвысокой чувствительности

Металлоискатель способный обнаруживать большие металлические объекты. на глубине 2 м до 3 м. Это зависит от размера объекта и часто от типа почвы. Конструкцию очень легко реализовать даже для новичков. Необходимые компоненты легко найти повсюду. Этот детектор способен обнаруживать золотую монету толщиной 20 мм и толщину 1,5 мм и глубину 90 см. Две текущие частоты - это та, которая генерируется схемой, и та, которая возвращается для сравнения. Помещая катушку вблизи металлического объекта, частота возврата изменяется. Эти две частоты являются предметом сравнения нашей схемой. В современных металлоискателях эталонный генератор работает с частотой, которая отличается от той, которая появляется в поле поисковой катушки.

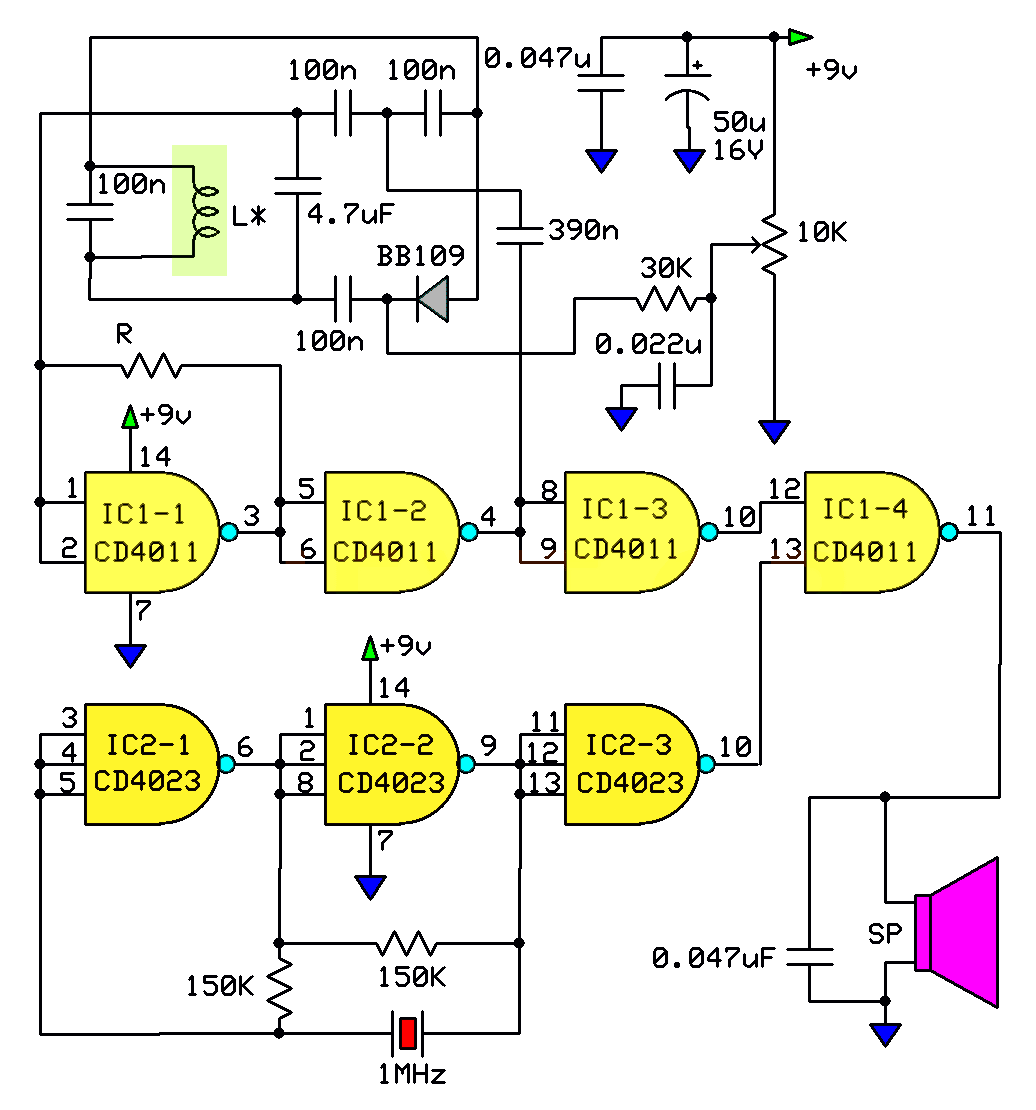

Как работает схема

В схеме используется IC1, который является  CD4011  и IC2, CD4023 , оба из которых являются логическими ИС. Эталонный генератор реализован в двух логических элементах интегральной схемы IC2. Его частота стабилизируется и определяется кварцевым кристаллом X, который составляет 1 МГц. Генератор с переменной частотой выполнен на первых двух элементах IC1. Колебательный контур здесь формируется поисковой катушкой L, конденсаторами и варикапом. Потенциометр 10K предназначен для настройки на частоту 100 кГц, это фактически устанавливает требуемое напряжение на варикап VD1. Значение резистора R = 150 кОм. В схеме используются сигнальные логические элементы IC1-3 и IC2-3 в качестве буферных усилителей, а сигнальный микшер - IC1-4. Динамик должен быть капсулой с высоким сопротивлением. И конденсатор C10 используется в качестве шунтирующего конденсатора для высокой частоты, исходящей от микшера. Цепь металлодетекторов питается от батареи постоянного тока 9 В или вы можете использовать 6 батарей типа АА для более длительного рабочего времени. Конденсаторы C8 и C9 работают как фильтр. Катушка поиска требует особой точности и внимания при ее строительстве. Его следует намотать на пластиковую трубку с внешним диаметром 20 см. Катушка должна содержать 100 оборотов провода 0,3 мм. Когда обмотка катушки завершена, ее следует обернуть в алюминиевую фольгу, чтобы создать электростатический экран (это уменьшит эффект емкости между катушкой и землей). Важно не допускать электрического контакта между обмоткой и фольгой. Сама алюминиевая фольга должна быть защищена от физического повреждения, поэтому ее следует хорошо ранить изолирующей лентой. Затем вы должны закрепить катушку в жесткой оболочке с водой, чтобы защитить ее от повреждения и промокнуть.

Диаметр катушки может отличаться от 20 см. Но чем меньше катушка, тем более чувствительной становится схема, но область поиска скрытых металлических предметов сужается. Когда диаметр катушки увеличивается, тот же эффект меняется на противоположный.

Расположив поисковую катушку близко к поверхности земли, отрегулируйте детектор с помощью потенциометра. И так, что в капсуле динамика звук почти отсутствует. Теперь вы готовы использовать его и искать. Если металлический объект будет находиться в диапазоне катушки, звук будет громким.
