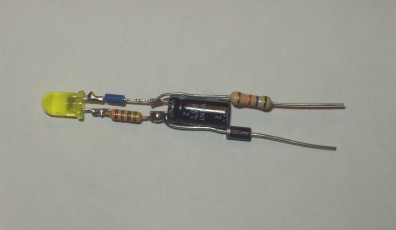

Мне нужен пульсирующий свет для определенной сигнализации. Напряжение 230В. Поэтому я решил сделать простую схему, состоящую из светодиодного диода, двух конденсаторов, двух резисторов, симметричного динистора и диода.
Активность схемы необычайно проста. Конденсатор заряжается диодом и резистором. Когда напряжение на конденсаторе достигает 30 В, динистор «отпускает» электрическое напряжение, а конденсатор опустошается, светодиод мигает. Временная база зависит от конденсатора и резистора, который последовательно соединен с диодом 1N4007. Конденсатор должен быть как минимум на 40В.

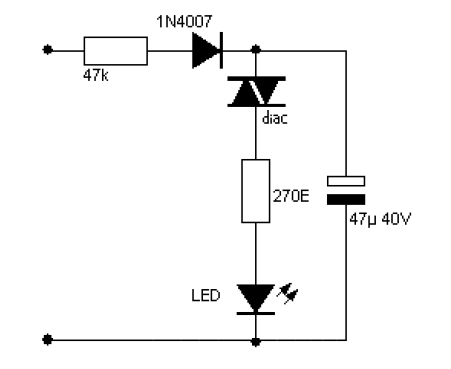

Схема
Внимание: в этом контуре используется 230V, что является опасным напряжением. Пожалуйста, примите соответствующие меры предосторожности!
