Эксперимент с использованием IC · M34-2L,посвящен миганию светодиода. Интегральная схема имеет три вывода как у транзистора. Так как колебательный контур встроен в микросхему, диод мигает сразу при подключении источника питания.

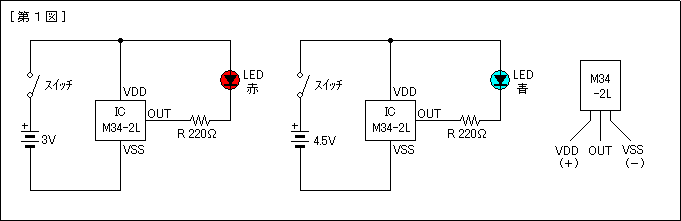

На фиг. 1 принципиальная схема мигающего светодиода на M34-2L. Подключен красный светодиод и напряжение питания 3В. Диод горит когда на выходе уровень Н (напряжение питания), гаснет уровне L (0В). Цикл мигания составляет около 0,5 секунд (два раза в секунду). Согласно документу, отношение времени включения и выключения время 1: 8 или вещи, будут короткие вспышки времени освещения. На фиг. 2 мигание синего светодиода за счет увеличения напряжения питания до 4,5 В. Сама микросхема будет работать в диапазоне от 1,35 ~ 5V. Тем не менее, синий светодиод, начинает излучает свет от 2,8В, поэтому питание установлено 3V.

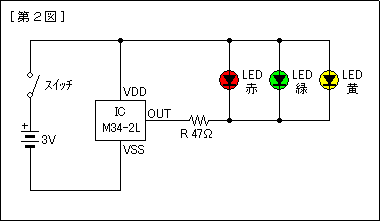

Микросхема позволяет течь большему току 25 мА. Таким образом, пробовали подключить ее к трем параллельно включенным светодиодам. Цикл мигания такой же, как в схеме на рисунке 1 слева.

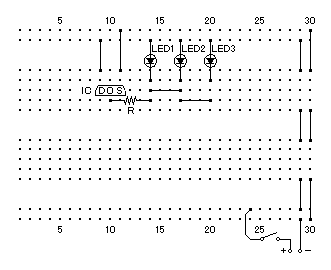

Сборка конструкции
