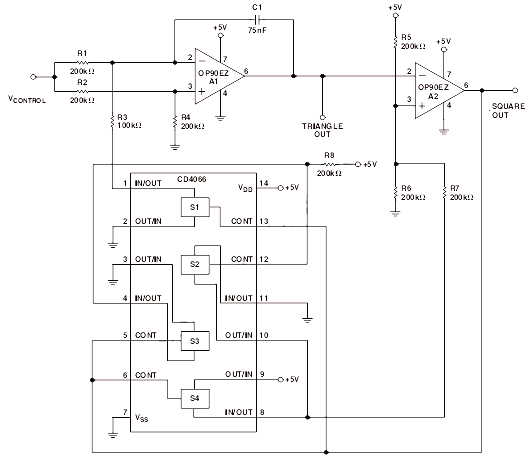

Принципиальная схема генератора с микровольтовым напряжением. Она может генерировать квадратные и треугольные выходные сигналы и требует всего 50 мкА от одного источника питания 5 В. Схема состоит из комбинации: недорогой четырехъядерный CMOS-переключатель и два OP90.
Интегратором в этой схеме является A1. Ток зарядки переключается для обеспечения отрицательного и положительного наклонов симметрично с помощью S1. A2 действует как триггер Шмитта с точным гистерезисом 1,67 В и устанавливается R6, R7, R5 и связанными КМОП-переключателями. A2 ограничивает интегратор. Результирующий выход A1 представляет собой треугольную волну с нижним и верхним уровнями 1,67 В и 3,33 В. Частота этой схемы определяется следующим уравнением:
fout = Vcontrol (V) x 10 Гц / В
Частоту можно легко изменить, изменив C1. Эта схема может работать до нескольких сотен герц.
