Универсальная, настраиваемая и экономически эффективная платформа для разработки устройств на 16F628A или другого 18-контактного микроконтроллера Microchip. Плата имеет простейшую форму со всеми выводами портов, заканчивающимися соединителем Relimate (коннектором заголовка) для легкого подключения к внешним устройствам.
Вот некоторые из основных преимуществ:
Хороший соединитель ICSP для легкого программирования MCU.
Резисторы для контактов MCLR и RA4 на печатной плате.
Диод D1 помогает предотвратить обратную полярность на CN4. Индикатор включения питания светодиод D2, а стабилизатор напряжения IC -U2 7805 обеспечивает регулируемую мощность для микропроцессора и других устройств, подключенных к этой плате.
Все коннекторные выводы порта могут обеспечивать питание постоянного тока для карт расширения.
Электропитание 7-12V DC

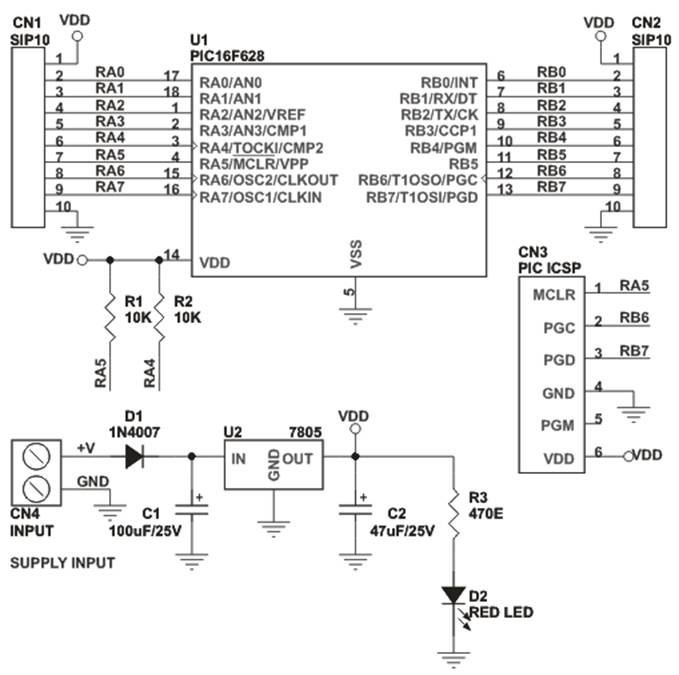

Схема

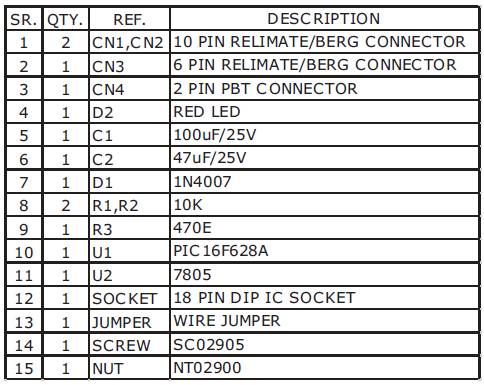

Список деталей

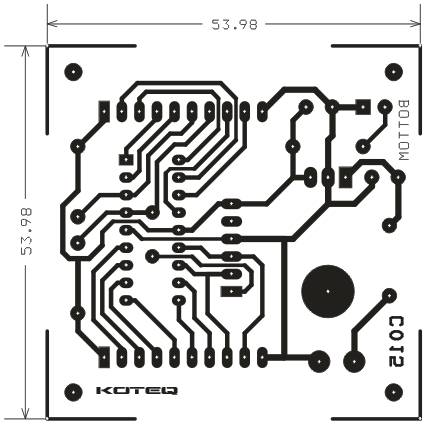

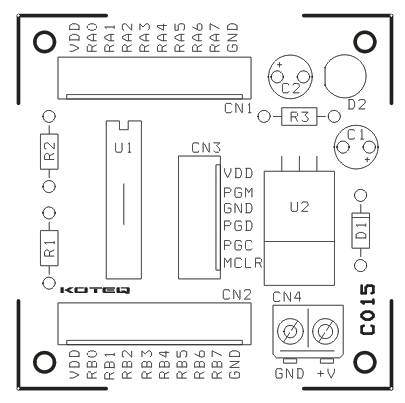

Печатная плата

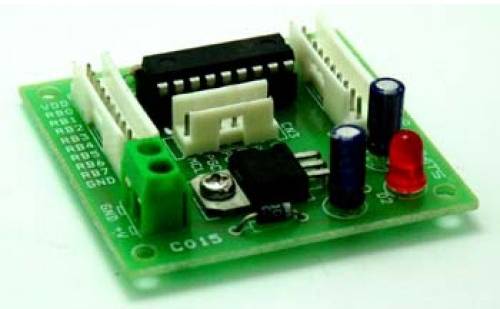

Внешний вид
