Эта простая плата конвертера A2D (аналого-цифровая) может записывать до 8 каналов аналогового сигнала с 8-битным разрешением. плата использует чип ADC0808 от National Semiconductor.
Что есть:
Два стандартных разъема для подключения печатной платы для простого подключения платы к различным платам или проектам . Отдельный заголовок блока для сигнала данных и управления для АЦП. Винтовой разъем для легкого подключения аналогового входного сигнала или подключения датчика к плате. +5 В постоянного тока и Gnd-соединение для источника питания для вашего датчика или дополнительного интерфейса или платы преобразования сигнала. Источник бортового генератора для аналого-цифрового преобразователя . Четыре монтажных отверстия по 3,2 мм. Размеры печатной платы 54 мм x 63 мм

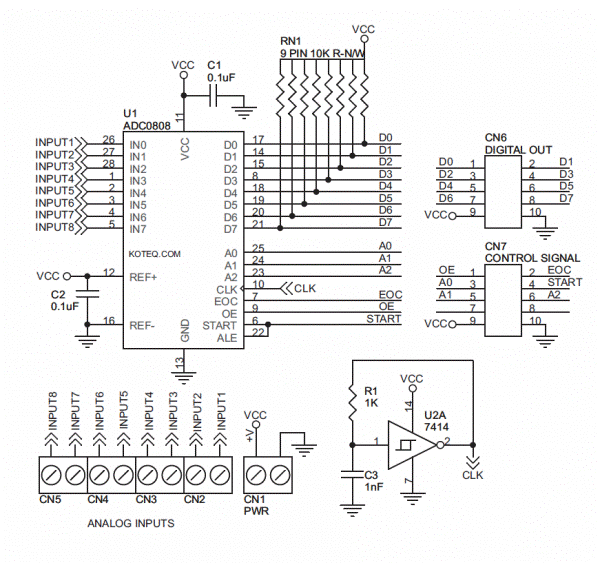

Схема

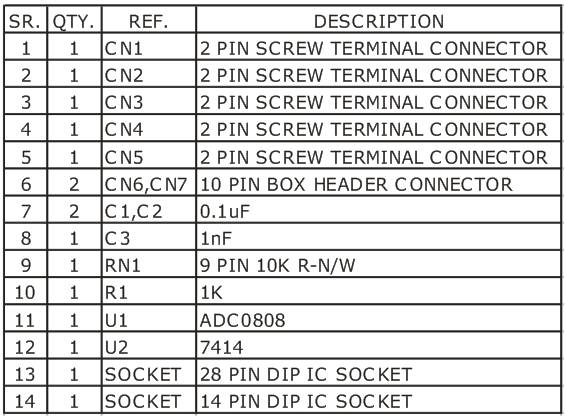

Список деталей

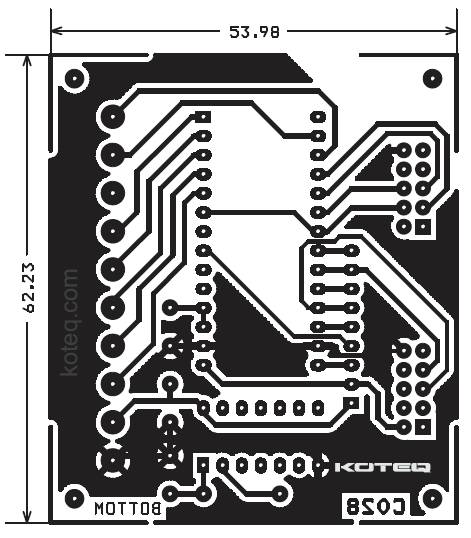

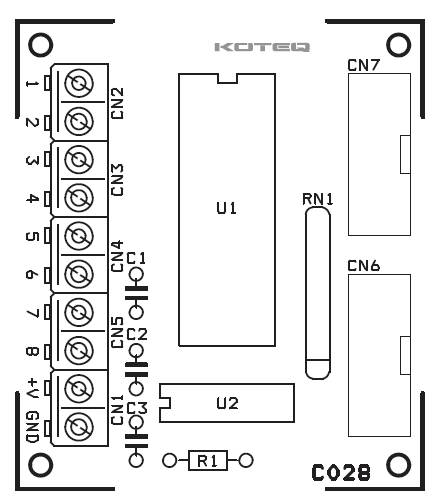

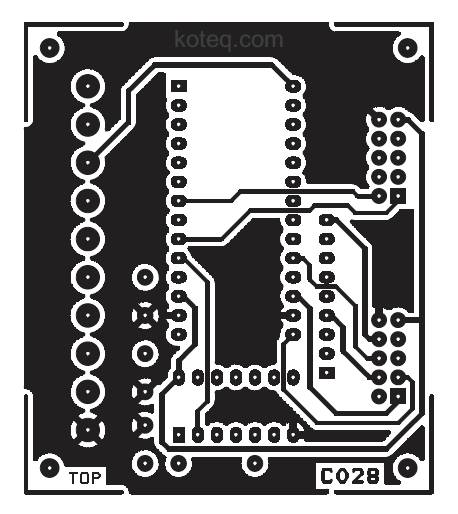

Печатная плата
Фото
