Модуль RTC DS1307

Модуль, основанный на DS1307, последовательные часы реального времени DS1307 (RTC) представляет собой маломощный, полный двоично-кодированный десятичный (BCD) часы / календарь плюс 56 байт NV SRAM. Адрес и данные передаются последовательно через шину I²C. Часы / календарь содержат информацию о секундах, минутах, часах, днях, дате, месяце и году. Дата окончания месяца автоматически корректируется для месяцев с менее чем 31 днем, включая поправки для високосного года. Часы работают в 24-часовом или 12-часовом формате с индикатором AM / PM. DS1307 имеет встроенную цепь контроля мощности, которая обнаруживает сбои питания и автоматически переключается на резервное питание. Операция хронометража продолжается, пока схема работает от резервного источника.

Характеристики

• Питание 5V DC
• Часы реального времени подсчитывают секунды, минуты, часы, дату месяца, месяц, день недели и год с компенсацией високосного года, действительно до 2100
• 56-байтовое, с резервным питанием от батареи, универсальное ОЗУ с неограниченным количеством записей
• Программируемый прямоугольный выходной сигнал
• Простые интерфейсы последовательного порта для большинства микроконтроллеров
• Последовательный интерфейс I2C
• Работа с низким энергопотреблением , что продлевает время работы резервного аккумулятора

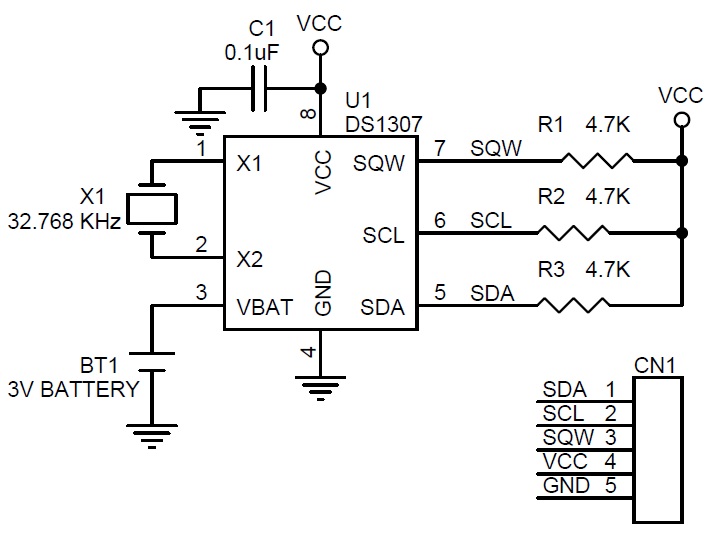

Схема

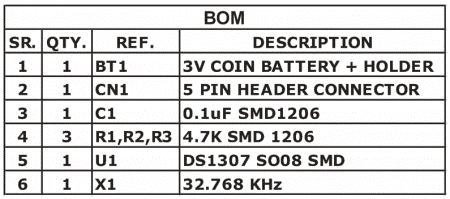

Список деталей

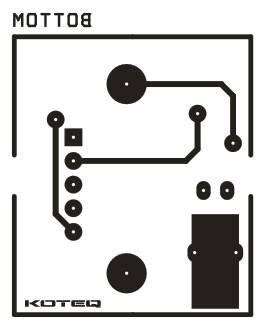

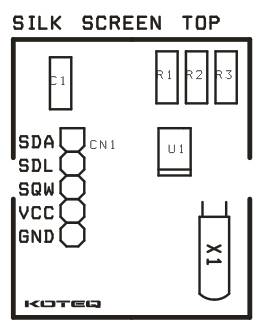

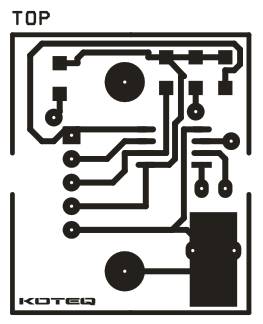

Печатная плата

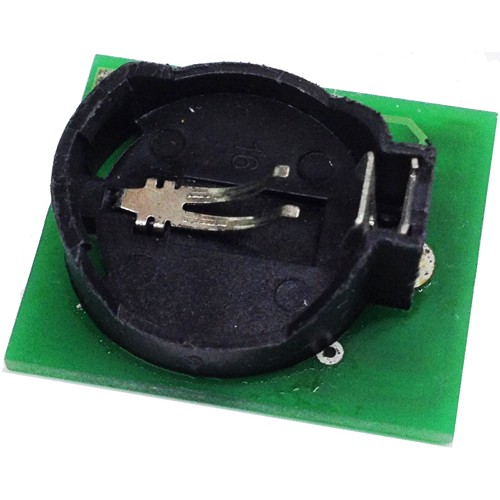

Фото

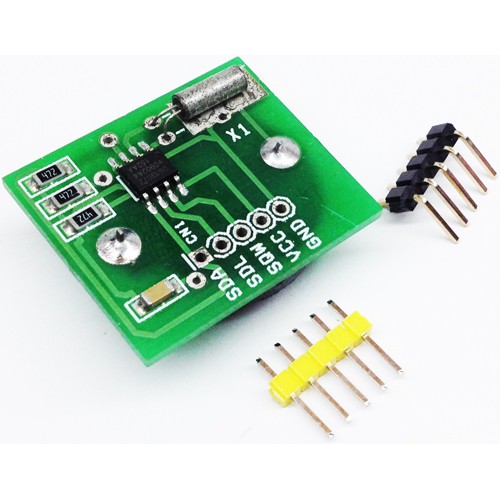

Готовое изделие
