Модуль синхронизации реального времени DS1307

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Конструкция является часами реального времени на основе SD1307 RTC. RTC Add-On Board предлагает простой способ сопряжения со стандартным I2C RTC IC типа DS1307
.

Характеристики

Питание 5 В осуществляется через соединительный разъем Box Header.
Резервная батарея для платы RTC, доступная на печатной плате
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 50 мм x 33 мм

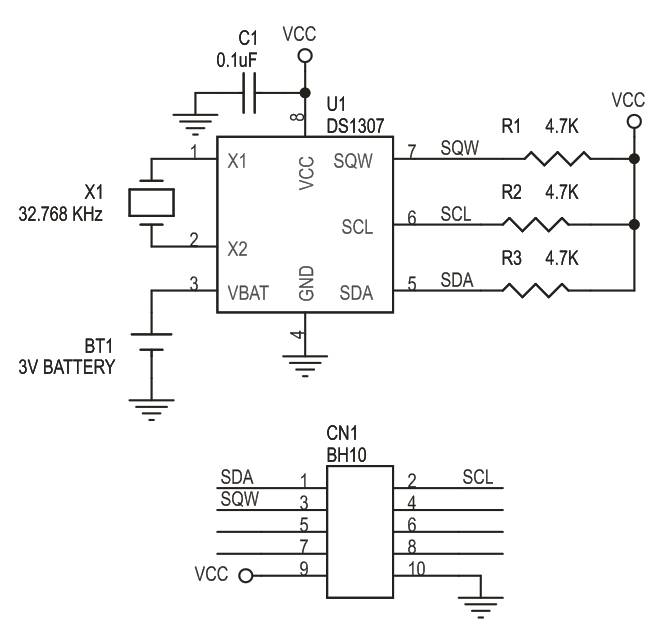

Схема

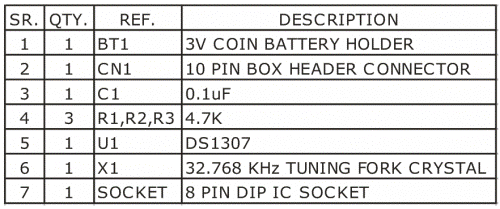

Список деталей

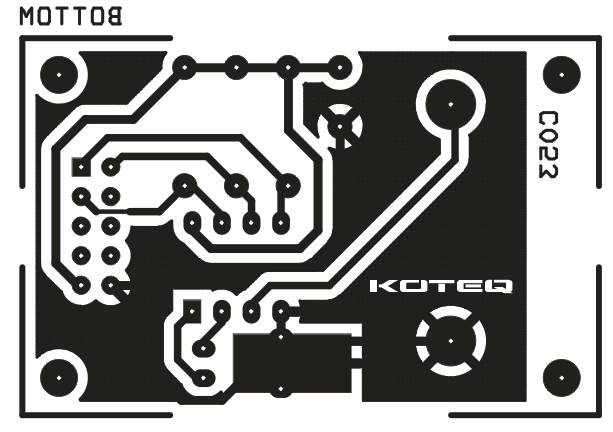

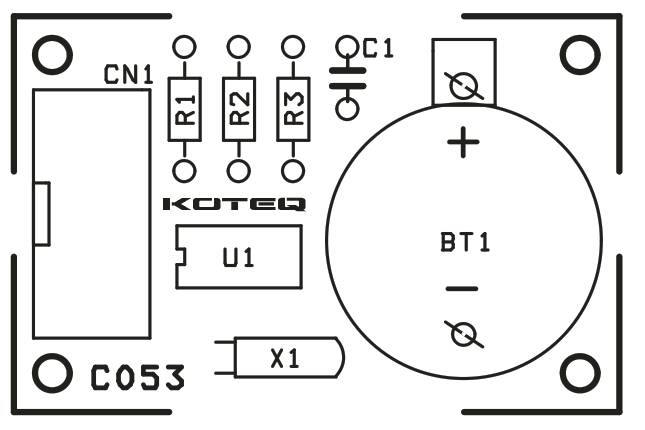

Печатная плата

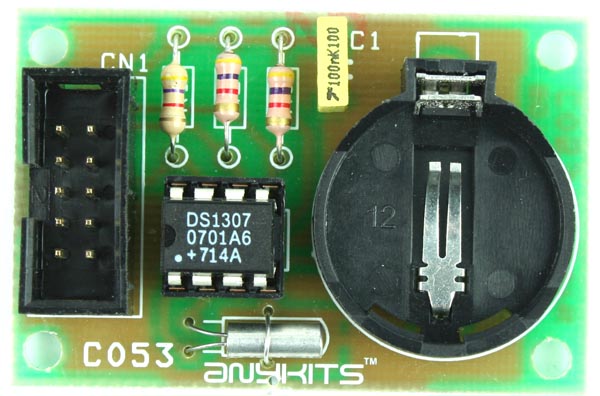

Готовое устройство
