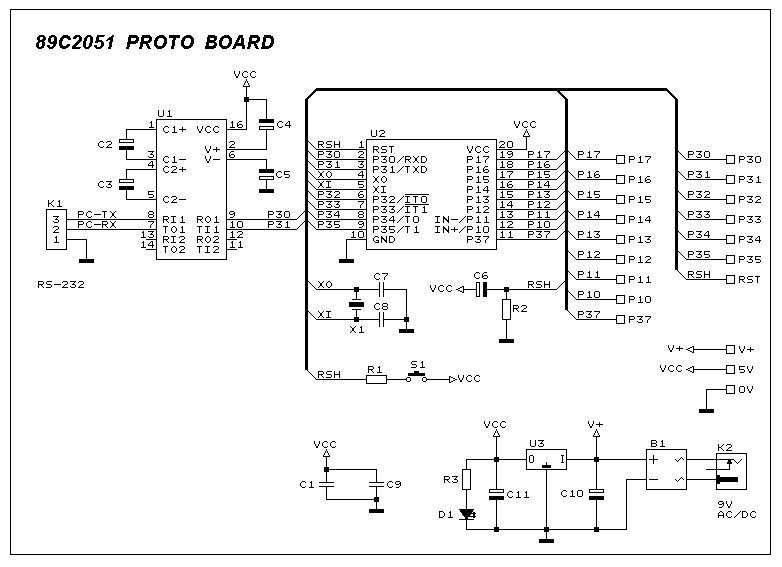

На рисунке 1 показана принципиальная схема устройства. Последовательный драйвер MAX232 используется для обеспечения интерфейса RS232 (3 провода для подключения к ПК или других устройств RS232). Переключатель S1 обеспечивает ручной сброс контроллера. Кварц X1, С7 С8 можно заменить одним трехвыводным керамическим резонатором.
Рисунок 1: Схема
Переключатель сброса S1 должен быть подключен к GND вместо Vcc. На рисунках 2 и 3 показано расположение компонентов на печатной плате и печатный монтаж соответственно.

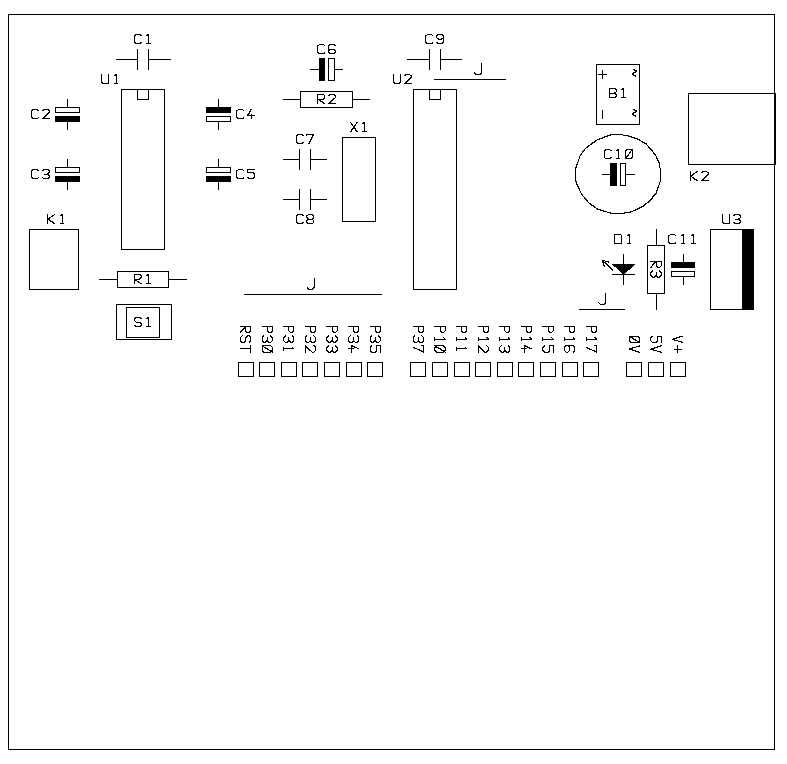

Рисунок 2: Компоновка элементов

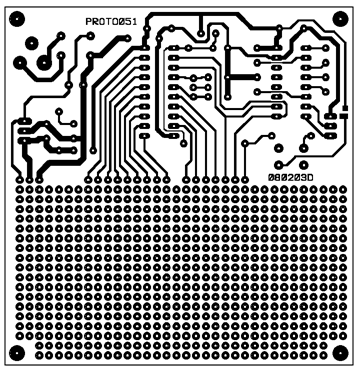

Рисунок 3: Разводка печатной платы
Список деталей.
1 1 В1 МОСТ 100V 1A (DIP-ТИП)
2 2 С1, С9 100nF керамические
3 6 С2, С3, С4, С5, С6, С11 10uF 16V
4 2 С7, С8 33pF керамические
5 1 С10 470uF 25V
6 1 зеленый светодиод D1 3мм
7 1 К1 SIP CON 3
8 1 К2 постоянного тока разъем (ТИП PCB)
9 1 R1 100R
10 1 R2 10K
11 1 R3 560R
12 1 S1 кнопочный переключатель
13 1 U1 MAX232
14 1 U2 AT89Cx051, AT90S1200, AT90S2313
15 1 U3 LM7805
16 1 Х1 кварцевый или керамический резонатор
Автор: М Асим Хан
