Мультиплексор 7-сегментного дисплея на микроконтроллере 8051

Предположим, вам нужен трехзначный дисплей, подключенный к 8051. Каждый 7-сегментный дисплей имеет 8 контактов, поэтому общее количество 24 контактов подключено к микроконтроллеру, и осталось только 8 контактов с микроконтроллером для других приложений ввода-вывода , Также максимальное количество дисплеев, которые могут быть подключены к 8051, ограничено 4, потому что 8051 имеет только 4 порта. Более трех трех дисплеев всегда включается, и это потребляет значительное количество энергии. Все эти проблемы, связанные с прямым методом, могут быть решены путем мультиплексирования.

При мультиплексировании все дисплеи подключаются параллельно одному порту, и только один дисплей может включаться одновременно, в течение короткого периода времени. Этот цикл повторяется быстрыми темпами и из-за стойкости зрения человеческого глаза, все цифры, кажется, светятся. Основными преимуществами этого метода являются:

Требуется меньшее количество контактов порта. Потребляет меньше энергии. Можно подключить большее количество дисплеев (максимум 24).

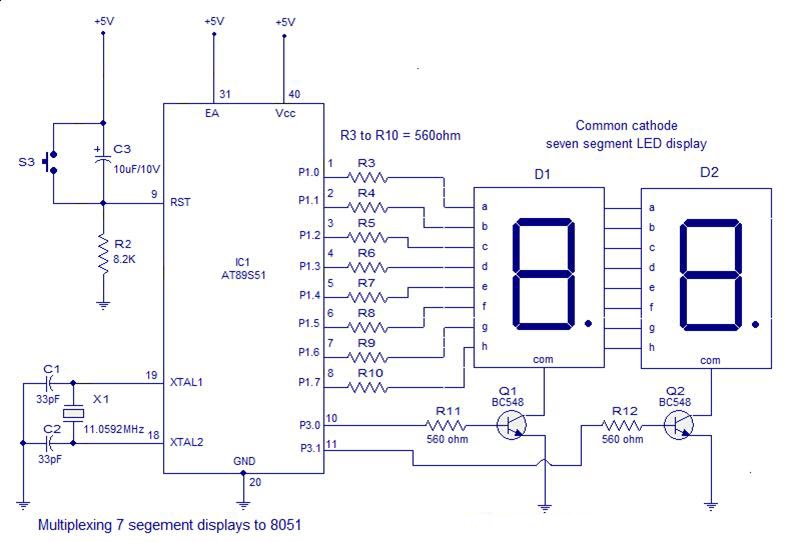

Ниже показана схема для мультиплексирования 2 семисегментных дисплеев на 8051.

Мультиплексор 7-сегментный дисплей до 8051

Когда будет собрано и включено питание, схема отобразит номер «16» и посмотрим, как это делается. Первоначально первый дисплей активируется, делая P3.0 высоким, а затем цифровую схему привода для «1» загружают в порт 1. Это сделает первый дисплей отображаемым «1». В то же время P3.1 будет низким, поэтому второй дисплей будет ВЫКЛ. Это условие поддерживается примерно на 1 мс, а затем P3.0 становится низким. Теперь оба дисплея будут ВЫКЛ. Затем второй дисплей активируется, делая P3.1 высоким, а затем диск с цифрой для «6» загружается в порт 1. Это заставит второй дисплей отображать «6». В то же время P3.0 будет низким, поэтому второй дисплей будет ВЫКЛ. Это условие сохраняется в течение еще 1 мс, а затем порт 3.1 становится низким. Этот цикл повторяется, и из-за сохранения зрения вы почувствуете это как «16».Транзистор Q1 управляет первым дисплеем (D1), а транзистор Q2 управляет вторым дисплеем (D2). R11 и R12 являются опорными токоограничивающими резисторами Q1 и Q2. Назначение других компонентов объясняется в первом контуре.

Программа.
