Транзистор BC177 (Q1) используется в качестве датчика огня. Когда температура увеличивается, ток утечки этого транзистора также увеличивается. Схема разработана таким образом, что, когда есть увеличение тока утечки транзистора Q1, транзистор Q2 открывается.
Эмиттер Q2 (ВС 108) подключен к базе Q3 (AC 128). Поэтому, когда Q2 включен автоматически срабатывает Q3. Транзистор Q3 управляет реле, к которому подключена исполнительная нагрузка т.е. свет, сирена, и т.д.,. Диод D1 используется в качестве защиты от ЭДС, создаваемых при переключении реле.

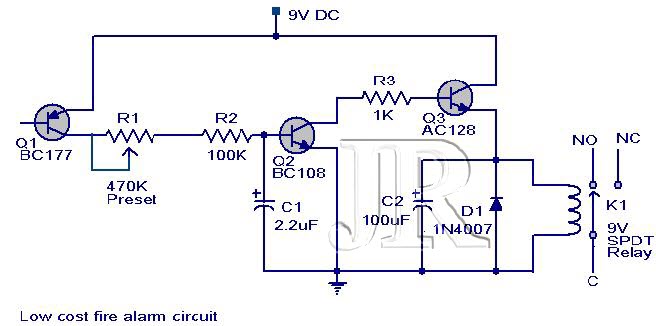

Принципиальная схема
R1 используется для установки желаемого уровня температуры срабатывания сигнализации. Это не фиксация тревоги, то есть, когда температура в непосредственной близости от датчика уменьшается ниже заданного значения сигнал выключается. Схема может питаться 9В батареи или выпрямителя 9В. Все конденсаторы электролитические и должны быть рассчитаны по крайней мере на 10В. Нагрузку можно подключать через C, NC, NO точки реле не в соответствии с паспортом. Калибровку сделать с помощью паяльника и термометра.
Включите питание, жало раскаленного паяльника поместите рядом с Q1. Когда температура достигнет нужного значения, настройте R1 так, чтобы сработало реле.
