Недорогое зарядное устройство на L200

Эта схема возникла в результате неотложной необходимости зарядки аккумулятора NiMH. Автор сделал упор на регулятор L200 и термистор NTC 4.7 кОм. Эти компоненты были достаточными, чтобы сформировать основу зарядного устройства с условием отсечения f, основанным на повышении температуры ячейки, а не на более общем отрицательном дельта-V-детектировании.

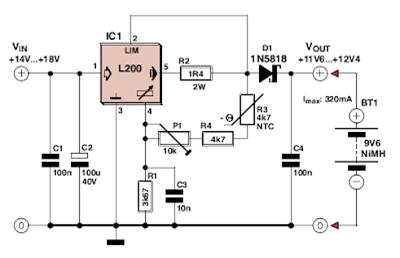

Схема подключения L200:

Схема использует L200 с термистором в контуре обратной связи. Когда «холодный», выходной уровень напряжения регулятора составляет около 1,55 В на ячейку; при «теплом» при температуре ячейки от 35 до 40 ° С выходное напряжение составляет около 1,45 В на ячейку, а термистор имеет сопротивление около 3,3 кОм. Это измерение температуры достаточно, чтобы предотвратить перегрузку ячеек. P1 регулирует зарядное напряжение, а R2 ограничивает ток заряда до 320 мА. IC оснащен небольшим радиатором 20 K / W, поскольку он рассеивает около 1,2 Вт при использовании. Цепь зарядного устройства может быть постоянно подключена к аккумуляторной батарее. Зарядка начинается, когда к входу зарядного устройства подключен адаптер «стеновой бородавки». Нерегулируемый источник питания 12 В, используемый автором, обеспечивал напряжение разомкнутого контура 18 В, понижаясь до 14 В под нагрузкой. Несмотря на то, что зарядное напряжение уменьшается, когда зарядка завершена, ячейки не должны постоянно оставаться на зарядке. Автор использует схему для зарядки аккумулятора в факеле. Через три года и около 150 циклов зарядки клетки не показывают признаков потери способности.
