Недорогой детектор утечек газа LPG



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема для детектора утечки газа легко доступна на рынке, но она чрезвычайно дорога и обычно основана на микроконтроллере (MCU). Здесь представлена ​​недорогая схема для сжиженного газа, которую вы можете легко построить.



Основная цель схемы - обнаружить утечку в любом месте.

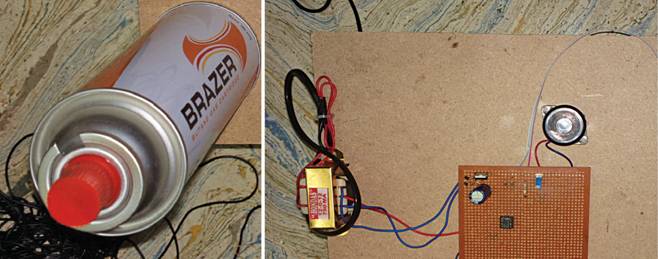

Прототип детектора утечки LPG

рис 1: В сборе



Рис-2

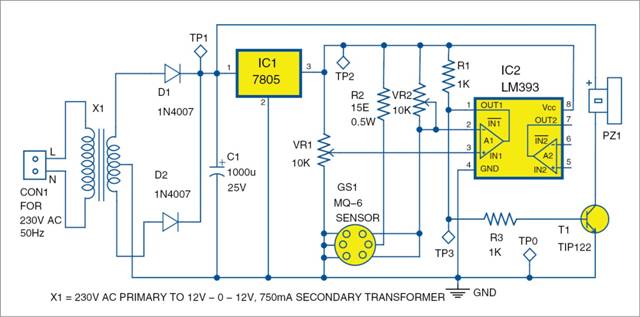

рис2 : Схема газоанализатора



Принципиальная схема недорогого детектора LPG показана на рис. 2. Он построен вокруг понижающего трансформатора X1, двух выпрямительных диодов 1N4007 (D1 и D2), конденсатора 1000μF (C1), регулятора напряжения 7805 (IC1), газового сенсора MQ-6 (GS1), двойного компаратора LM393 (IC2), транзистор Дарлингтона TIP122 (T2), зуммер (PZ1) и несколько других компонентов.

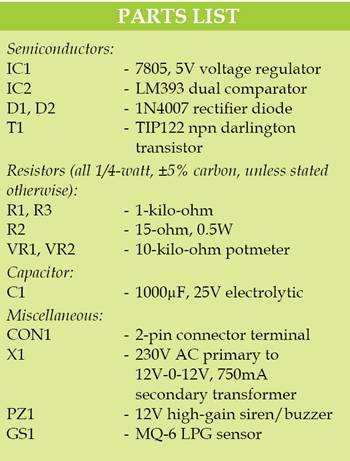

список деталей



Электропитание отключается трансформатором X1, выпрямляется полноволновым выпрямителем, содержащим диоды D1 и D2, фильтруется конденсатором C1 и подается на регулятор 7805 (IC1) для поддержания постоянного выходного напряжения 5 В. В основе схемы лежит двойной компаратор IC LM393 (IC2). Он используется для сравнения двух разных напряжений, а именно опорного напряжения и выходного напряжения газового датчика MQ-6. Опорное напряжение на неинвертирующем контакте 3 IC2 устанавливается с помощью потенциометра VR1 для регулировки уровней напряжения на основе требований к чувствительности. Выходное напряжение датчика LPG (MQ-6) подается на инвертирующий вывд 2 IC2. Если опорное напряжение (контакт 3 IC2) меньше, чем напряжение на датчике (контакт 2 на IC2), выход становится низким, что означает, что утечка LPG отсутствует. При низком выходе T1 остается отключенным, и через зуммер ток отсутствует; Он не звучит и остается в режиме молчания. Когда опорное напряжение больше напряжения датчика, выход высок, что означает, что происходит утечка газа. Высокий выход переключает транзистор T1, и зуммер громко звонит, чтобы предупредить окружающих. Очень легко найти утечки газа с этой схемой, которая использует недорогие компоненты и интерактивный способ корректировки различных уровней чувствительности, основанных на потребностях клиента, с помощью потенциометра VR1.



Памарти Канакараджа
