Сегодня USB является очень распространенным интерфейсом. Если вы посмотрите вокруг, многие устройства сегодня поставляются с USB-портом. Компьютеры, принтеры, маршрутизаторы, USB-ключи и т. Д. Все эти устройства оснащены USB-контроллером. Эти устройства можно разделить на две группы: USB Host (как компьютер, маршрутизаторы, современные ЖК-телевизоры); USB-устройство (например, флешка, мышь, клавиатура); Большинство электронных проектов по-прежнему применяют RS232 . Моя идея - создать небольшую плату с большинством базовых компонентов стандартного набора Microchip.
Что вы можете сделать:
USB HID (устройства с интерфейсом пользователя), такие как мышь, клавиатура, датчики, последовательные USB-конвертеры , устройства хранения данных, такие как USB-накопители
Схема очень проста. В основном все, что вам нужно,
PIC18F14K50;
12MHz Crystal;
Разъем USB;
Имеет ICSP для программирования и отладки устройства.

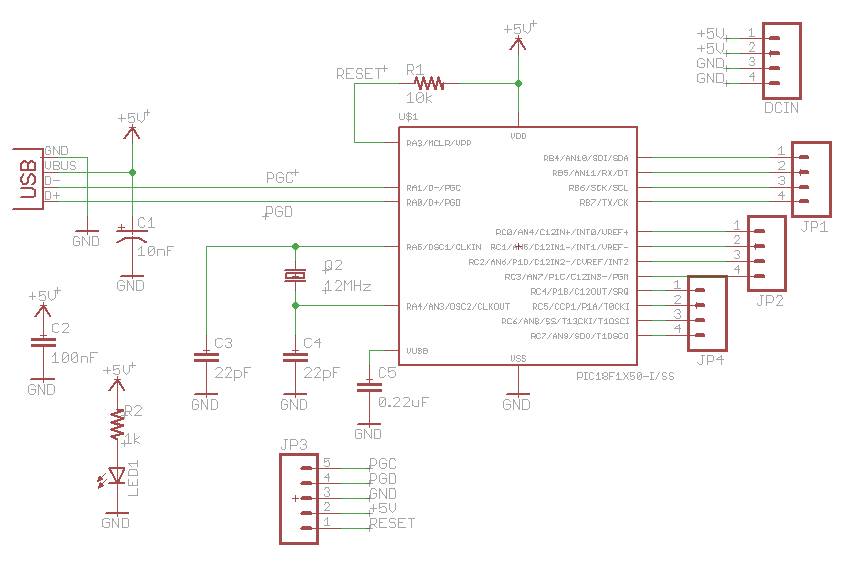

Схема
Печатная плата

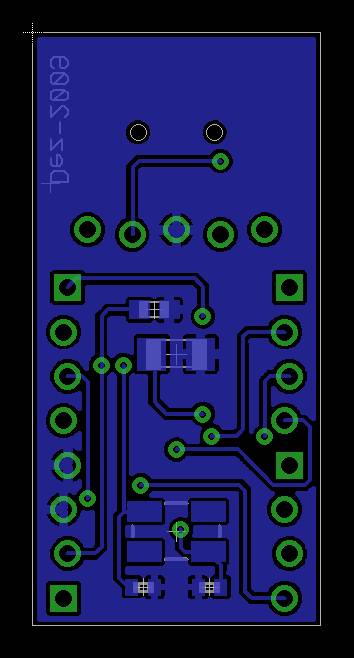

Нижний слой

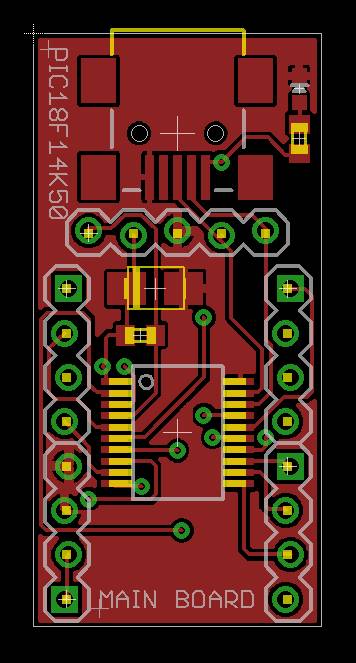

Верхний слой

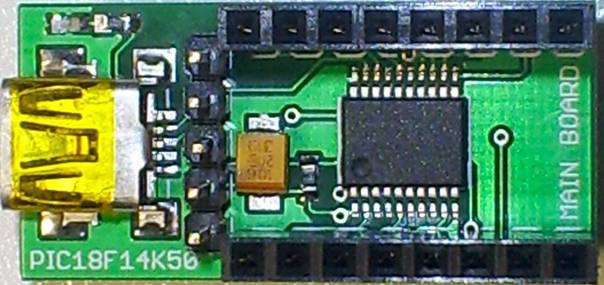

Реальная плата после сборки
После завершения проекта я делаю некоторые тесты. Плата очень функциональна и проста в использовании. Для программирования я использую программу PicKit3 непосредственно в соединителе ICSP:

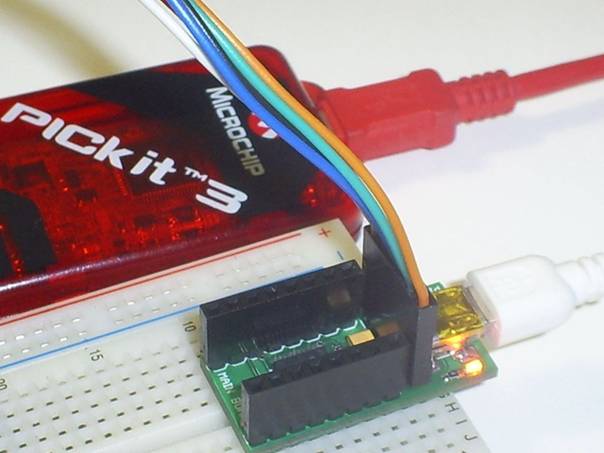

Программирование через PicKit3

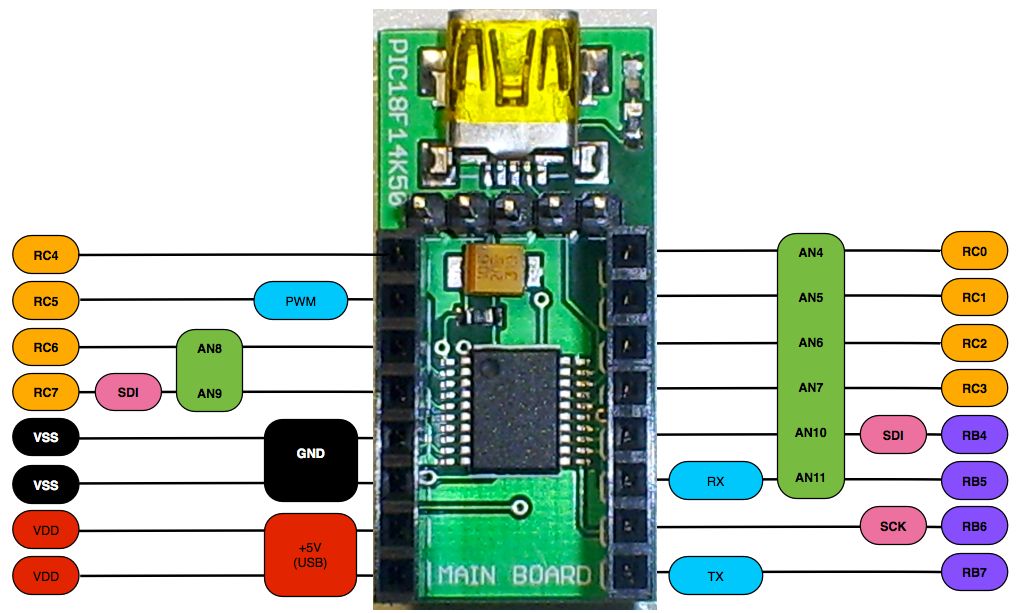

Выводы устройства

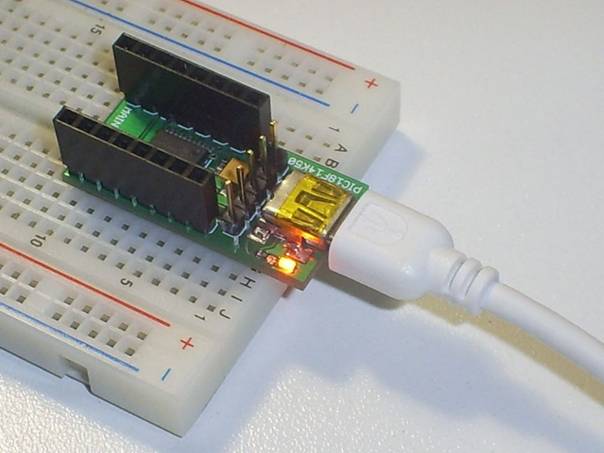

Я использовал длинный терминал, чтобы подключить его к макету. Смотрите следующие фотографии:
Скачать
