Оптически изолированная плата LPT для CNC

Плата расширения оптического разветвления параллельного порта, разработанная для хобби с ЧПУ, маршрутизаторами и контроллером движения, является простым решением для управления драйвером шаговых двигателей через параллельный порт ПК. Плата совместима с различным программным обеспечением ЧПУ, специально разработанным для вывода данных LPT-порта. Плата была протестирована с программным обеспечением CNC MACH3. Все выходы оптически изолированы и инвертированы, все входы оптически изолированы и могут использоваться как аварийный выключатель, концевой выключатель, домашний выключатель и обратная связь. Оптронный соединитель и инвертор требуют питания со стороны ПК и с выходной стороны. Разъем USB и CN5 Винтовая клемма для входа питания на стороне ПК и CN4 для питания на стороне выхода 7 - 36V DC.

Плата имеет 12 выходных контактов, которые могут управлять различными устройствами, такими как шаговые двигатели, плазменный факел, насос для охлаждающей жидкости, шпиндель, 5 Входные контакты предусмотрены для предельных или домашних выключателей, обратных связей, аварийного выключателя. Все входы имеют 470E для TTL. Входное напряжение требует ввода управляющих сигналов.

Примечание : Для входов 24 В замените R10, R12, R13, R15 и R16 с 2 кОм.

Особенности

Напряжение питания от 7 до 36 В постоянного тока для оптопары

5V DC для ПК

25-контактный разъем SUB для интерфейса LPT для ПК

Высокоскоростная оптопара с 6N137 на всех выходах

PC817 Opto-coupler для входов и выходов

Встроенный USB-коннектор для питания от ПК или другого источника

Все выходы буферизуются и оптически изолированы

Все входы оптически изолированы

Винтовые клеммы для всех выходов и входов

Встроенный регулятор L317 для 5 В постоянного тока

Теплоотвод для регулятора

Соединения

CN5, CN6: 5 В пост. Тока Вход питания для стороны ПК изоляции

CN4: от 7 до 36 В постоянного тока Вход для выходной стороны оптопары

CN2: Оптически изолированные выходы

CN3: входы

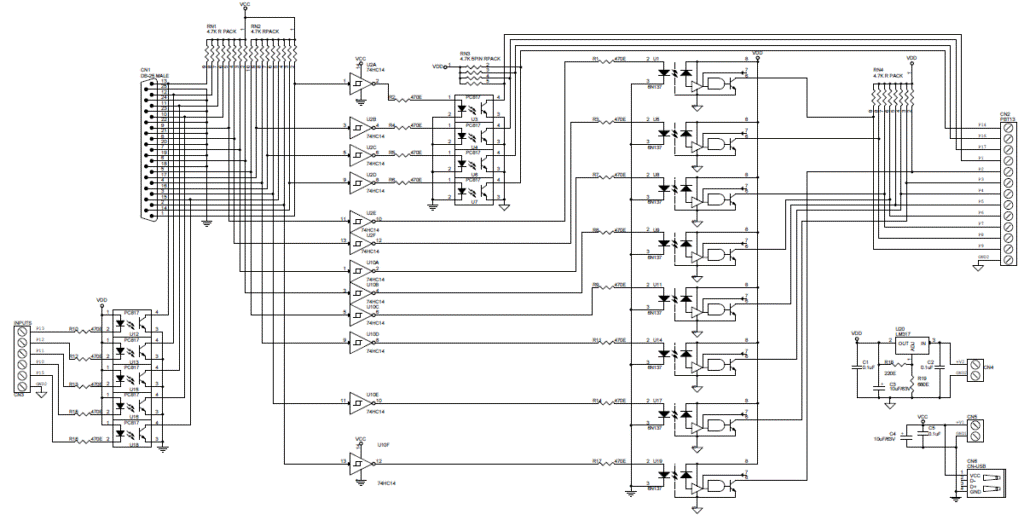

Схема

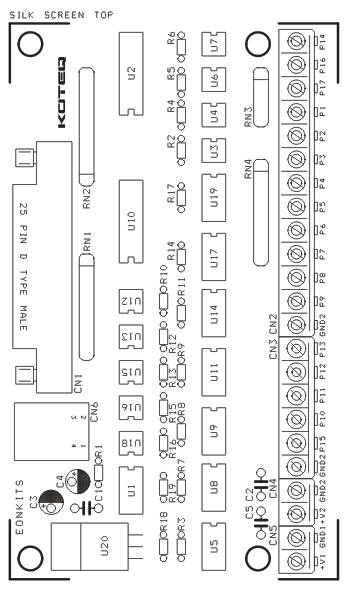

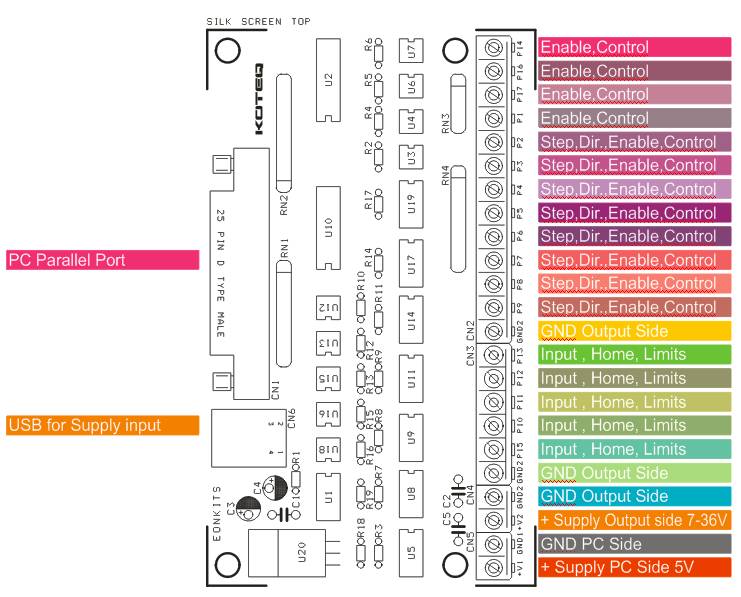

Соединения

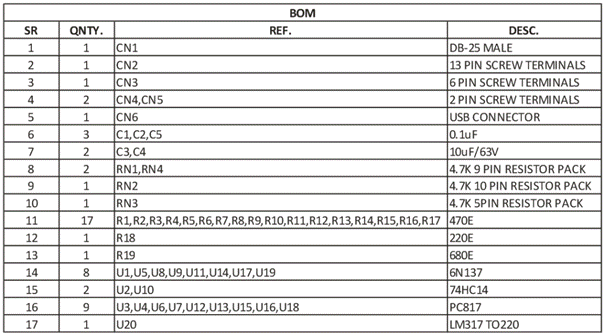

Список деталей

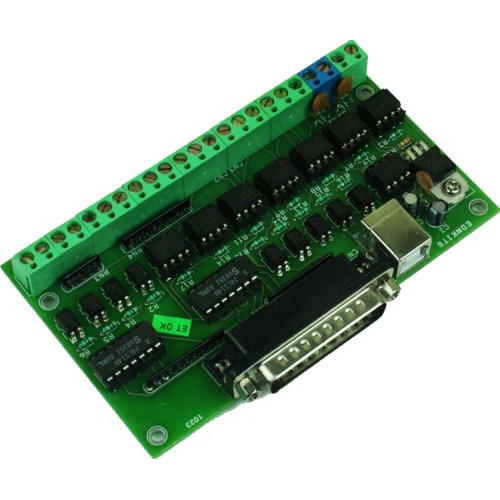

Фото

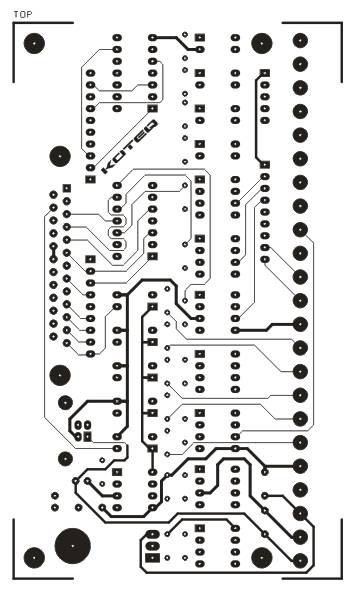

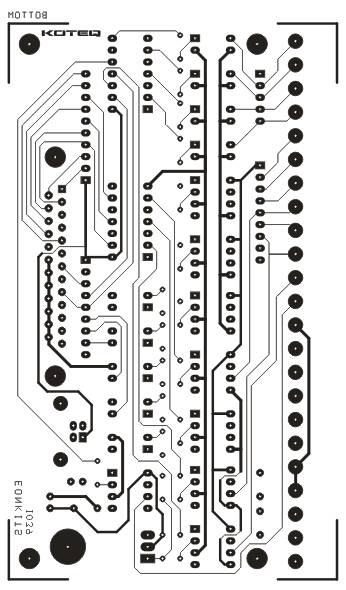

Печатная плата
