Может использоваться с лазерным указателем для переключения реле, а не с помощью кнопки. ИК-транзистор Q1 (Radio Shack 276-145A) или аналогичный подключен к установленному входу (контакт 6). Фототранзистор должен быть экранирован от прямого света, так что напряжение на заданном входе (контакт 6) составляет менее 1 вольт в условиях окружающей среды и перемещается на более чем 10 вольт при освещении лазерным указателем или другим источником света.

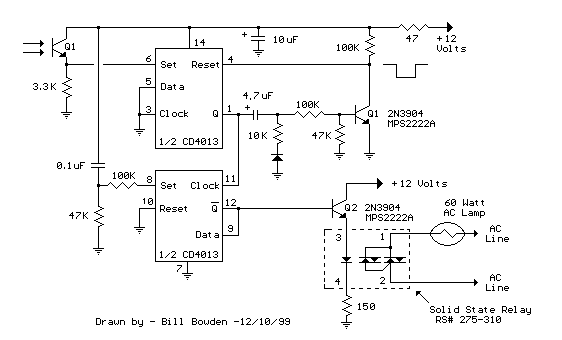

CMOS Toggle Flip Flop с использованием схемы лазерного указателя
Время сброса составляет около половины секунды, используя колпачок 4.7uF, который предотвращает переключение схемы более одного раза в течение полусекундного интервала. Резистор и диод 10K обеспечивают более быстрый путь разгрузки для крышки 4.7uF, так что цепь может быть отрегулирована менее чем за 1 секунду. Возможно, потребуется отрегулировать резистор 3K последовательно с фототранзистором для обеспечения наилучшей производительности. Отображаемое реле представляет собой твердотельное разнообразие, которое должно использоваться с огнями или другими резистивными нагрузками при уровне менее 3 ампер. Механическое реле также может использоваться, как показано выше в схеме.
