В эти дни я думал о лучшем программаторе для PIC, который может работать с программным обеспечением Microchip MPLAB IDE , чтобы я мог писать свои собственные программы или редактировать чужие программы. Я обнаружил, что существует множество версий знаменитого Microchip PICkit 2 в Интернете. Некоторые из них используют оригинальную схему, опубликованную Microchip, а некоторые версии Lite - с различными частями или упрощенными схемами. Ни одно из них не удовлетворяло моим требованиям. Итак, я получил оригинальную схему, удалил микросхемы памяти и входной разъем ICSP (который я не планировал использовать в любом случае) и сделал новую одностороннюю печатную плату на SMD.

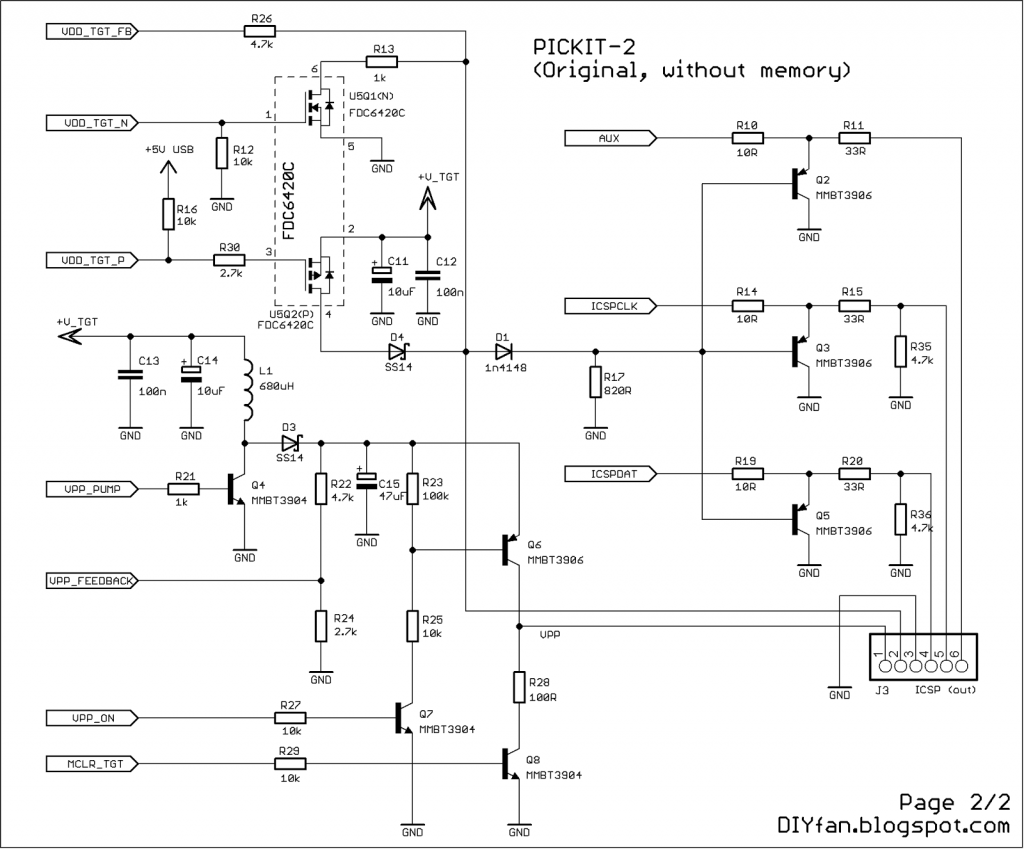

Схема
В конце концов, схема не совсем похожа на оригинал, но она достаточно близка. Я использовал те же части, что и в исходной схеме.
Печатная плата

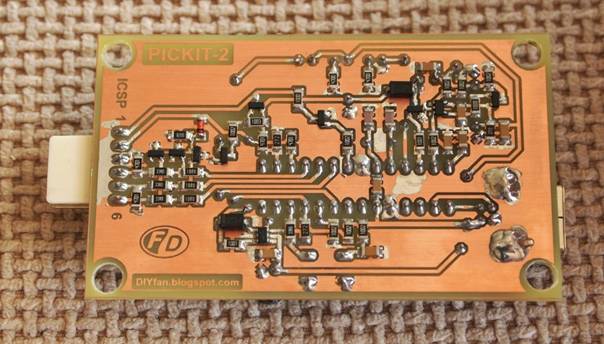

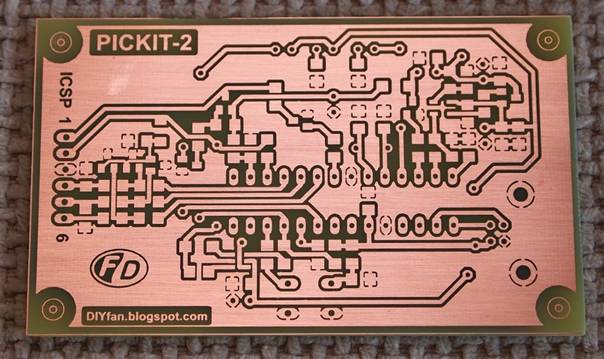

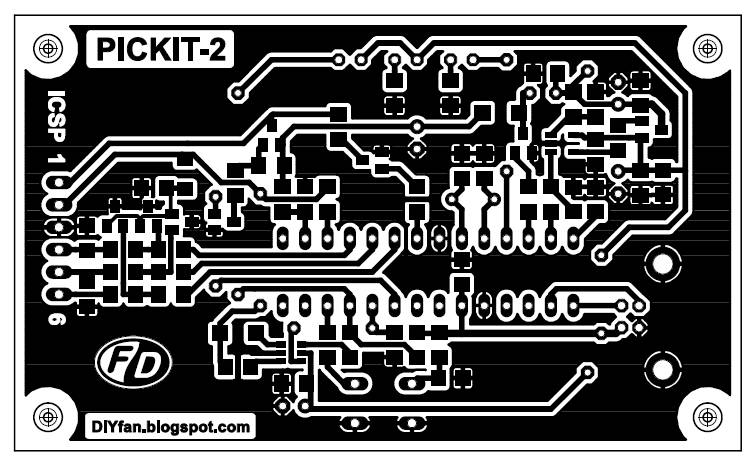

Он односторонний и имеет всего пять прыгунов. Размер сравнительно небольшой - 83 мм х 52 мм.

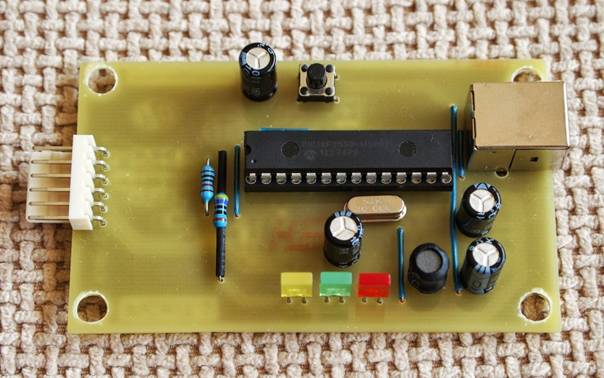

Тестировал устройство с PIC16F628A, который у меня под рукой. Он был распознан в ПО PICkit 2, так и в MPLAB IDE.

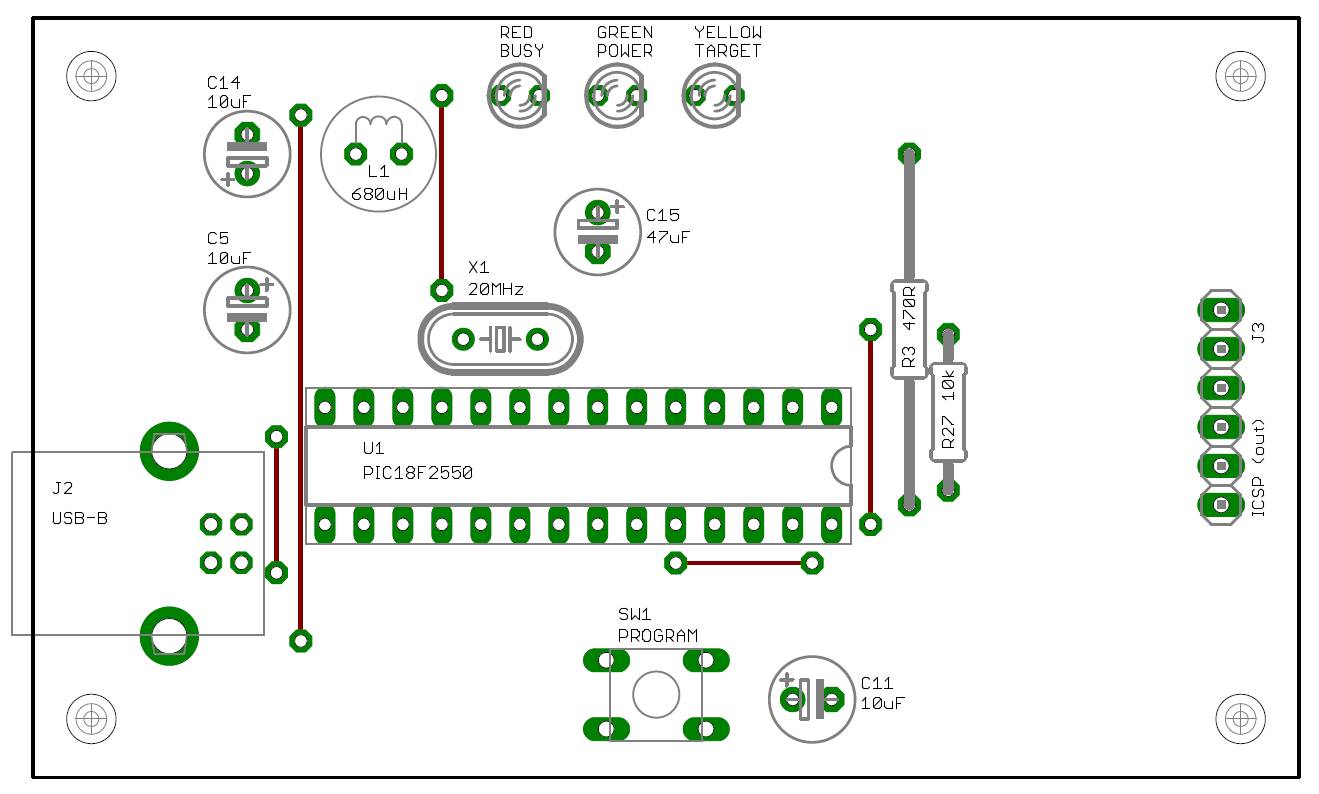

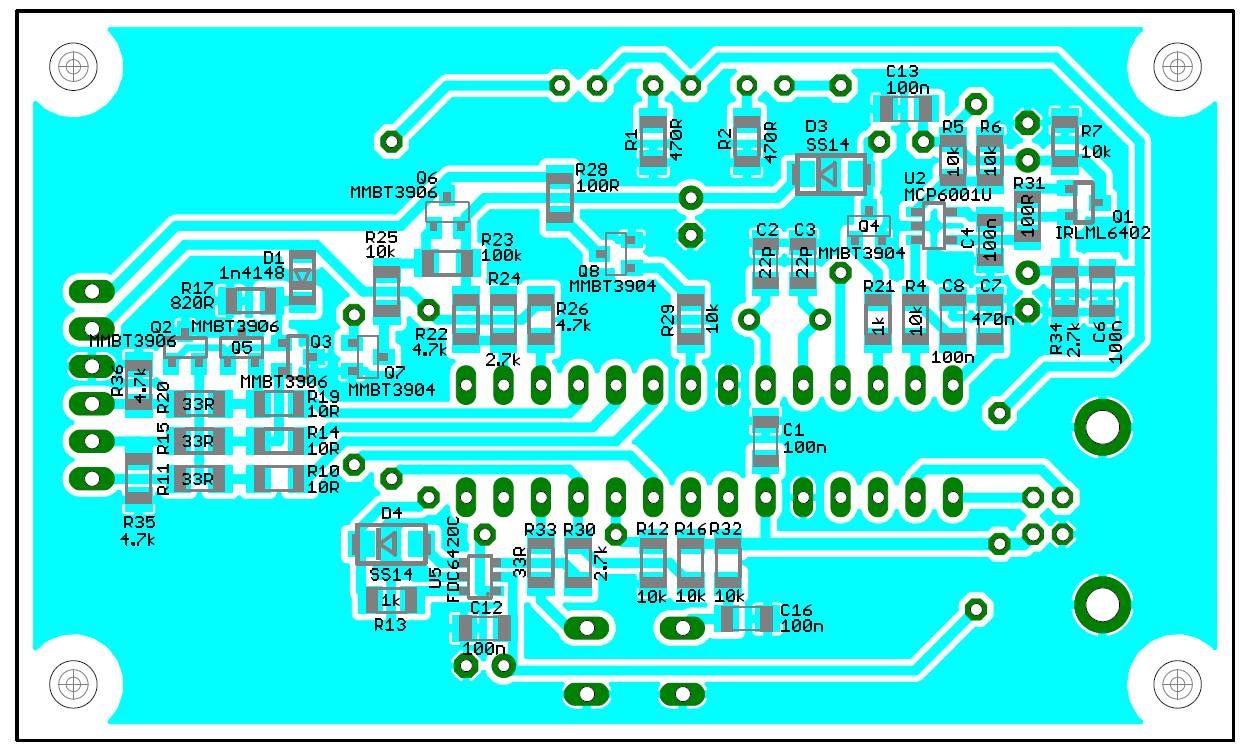

Печатная плата
Скачать
