Обычно раздражают писк и укусы комаров. Отпугиватель комаров сделает ваш дом и работу местом свободной среды от этих паразитов .

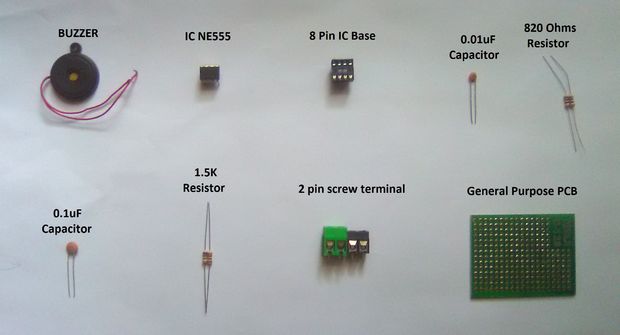

Что понадобиться:
· IC 555
· 820Ω
· 1.5KΩ
· 8 Pin IC Base
· 0.01μF
· 0.1 мкФ
· Зуммер
· Общего назначения PCB
· 2 контактный винтовой зажим --------- 2
· 5V зарядное от мобильного телефона

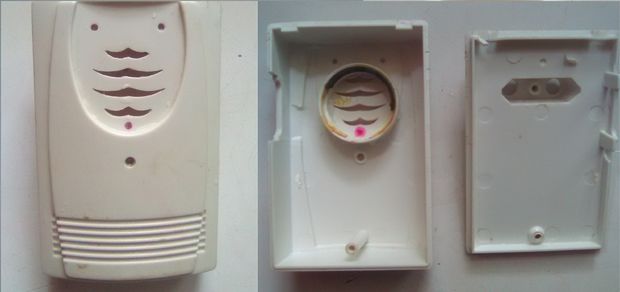

Для корпуса взял коробку от электронного звонка, который не был в работе долгое время.
Люди могут слышать звук в диапазоне от 20 Гц до 20 кГц. Звук любой частоты выше 20 кГц, называется ультразвуком. Некоторые животные, как кошки, собаки, насекомые, способны слышать этот ультразвук. Самки комаров обычно избегают ультразвука и этот факт может быть использован для получения ультразвука в диапазоне аналогичного произведенному самцами. Он и отталкивает их прочь. Другими словами, простая схема может производить ультразвук в диапазоне частот от 36 кГц, которая может отпугнуть комаров.
Основная идея разработки схемы является использование зуммера для получения ультразвука. Зуммер приводится в движение с помощью схемы генератора. Здесь мы используем схему на основе нестабильного мультивибратора на 555 таймере. В общем, частота выходного сигнала, формируемого 555 нестабильным мультивибратором определяется по формуле:
F = 1,44 ((Ra + Rb * 2) * C)
Здесь Ra является значение резистора между контактами 7 и Vcc, Rb является значение сопротивления между контактами 7 и 6 и С значение конденсатора между выводом 6 и землей.
Пусть С = 0,01 мкФ
F = 36 кГц
Пусть Рабочий цикл, D = 60% (это не возможно, чтобы получить 555 таймеров, чтобы произвести сигнал с 50% рабочего цикла.
Формула для расчета Ra и Rb Резисторов
Ra = 1,44 (2D-1) / (F * C)
И Rb = 1,44 (1-D) / (F * C)
Подставляя значения C, F и D, мы получаем
Ra = 0,818 KOhms, т.е. 818Ohms и Rb = 1.52KOhms
Таким образом, мы можем использовать резистор 820Ohms и другой резистор 1,5 К. Другой конденсатор на 5-ом выводе IC555 используется чтобы избежать каких-либо помех в частоте, как правило подключаем этот разъем на землю 0.1uF конденсатором.

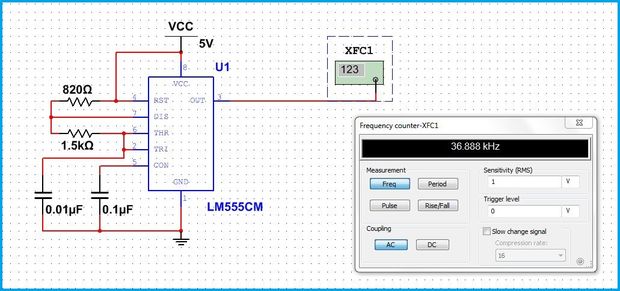

Тестирование выходной частоты IC555 .Частота равна 36 кГц.

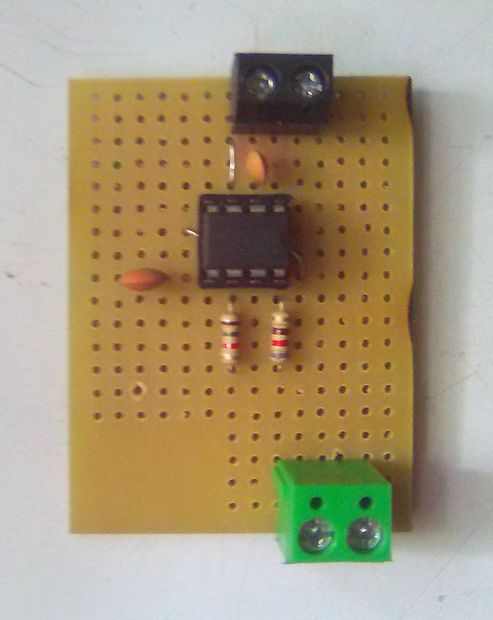

Монтаж цепи отпугивателя комаров на PCB общего назначения согласно схеме

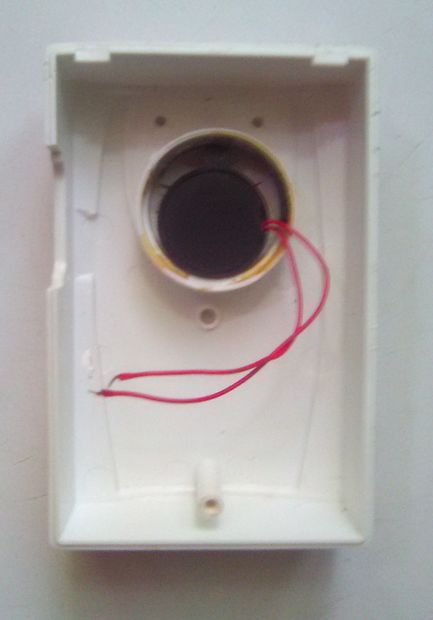

Вставляем звукосниматель

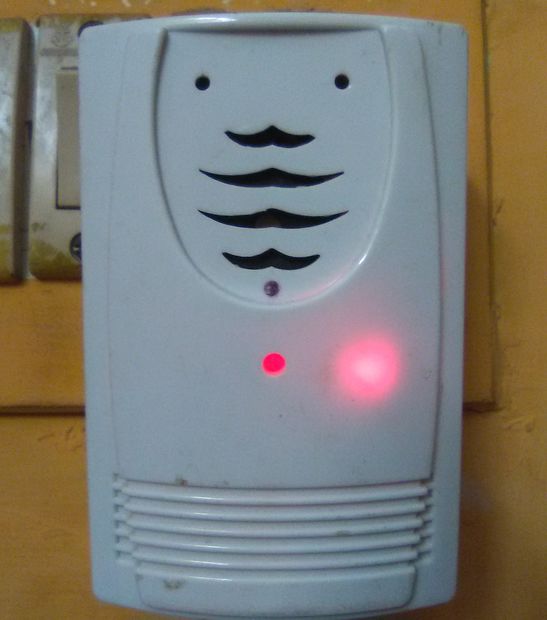

Закончили сборку и подключаем к сети переменного тока 220в через зарядку.
