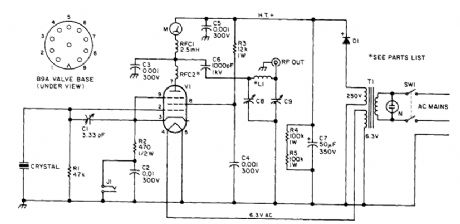

Используя вакуумную трубку 6BW6, вышеуказанный передатчик обеспечивает выход около 5 Вт. C1 настроен на самую чистую ноту CW. C8 и C9 - 365 пФ и двойные 365 пФ (параллельные) конденсаторы. L1 - 35 оборотов эмалированной проволоки №24 на 1 пластиковой трубке. Используются кристаллы FT-243 для 3,5 или 7 МГц.
Не используйте эту схему для получения выходного сигнала с частотой 7 МГц от кристалла 3,5 МГц - он не предназначен для удвоения частоты кристаллов.
