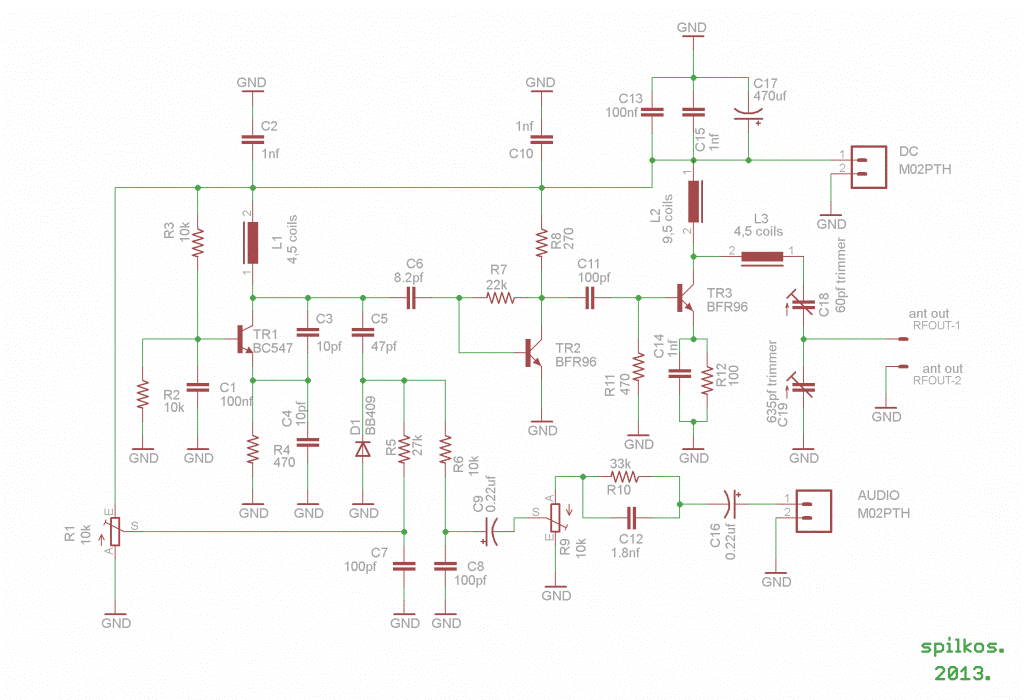

Эта схема первоначально была опубликована на www.pira.cz, но здесь представлен новый дизайн печатной платы. Подключите лампу 6 В / 0,1 А к выходу и используйте R1 для настройки частоты. Возможно, вы можете растянуть катушки L1. Затем используйте C14 и C15 для регулировки максимальной мощности (самый высокий свет лампы). Затем вы можете подключить антенну и аудиосигнал.
Характеристики
Передатчик FM VCOрасстояние 0,5 - 4 км в зависимости от используемой антенны. Настройте R2, пока звук не будет звучать так громко, как другие станции. С хорошей антенной (диполь расположен на улице и высоко), передатчик имеет очень хороший диапазон покрытия около 500 метров, максимальный охват составляет до 4 км.

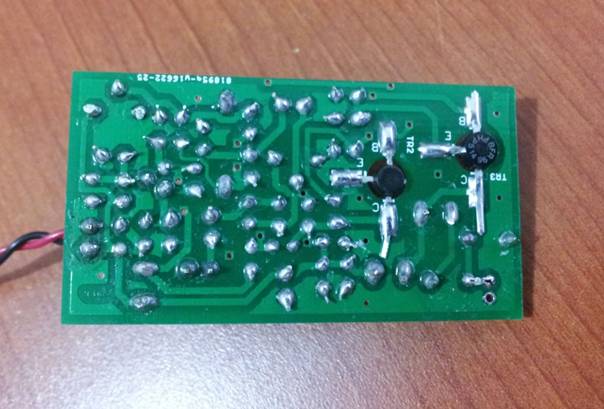

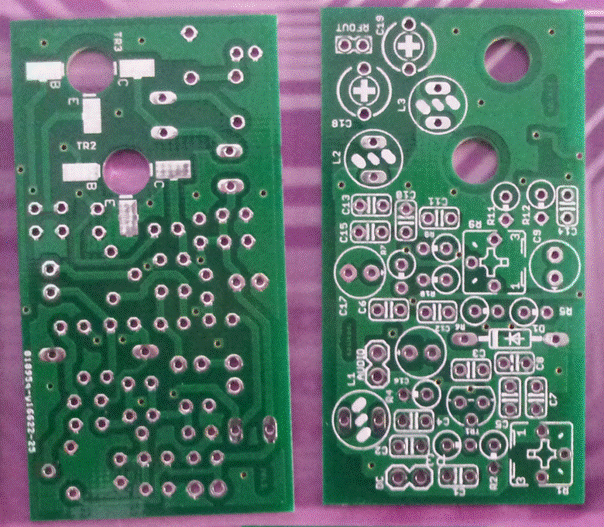

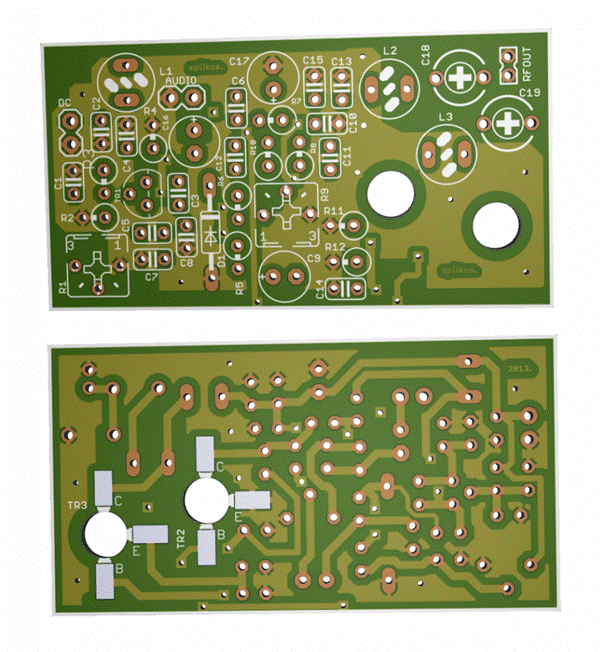

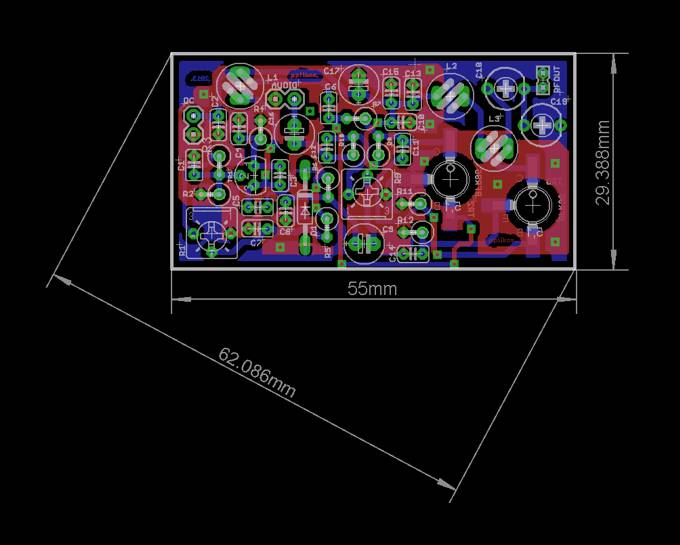

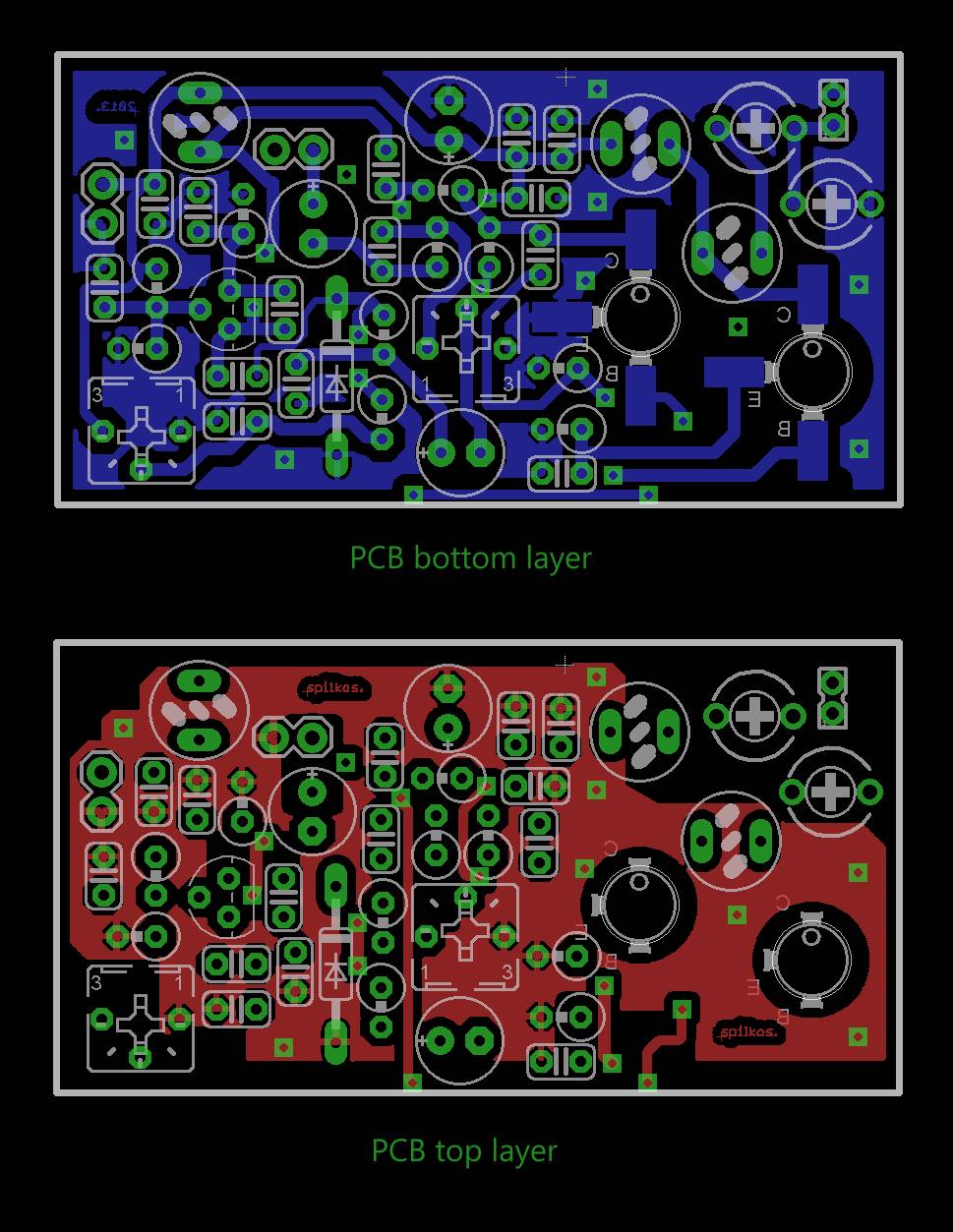

Печатная плата
