Передатчик FM-вещания на таймере 555



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

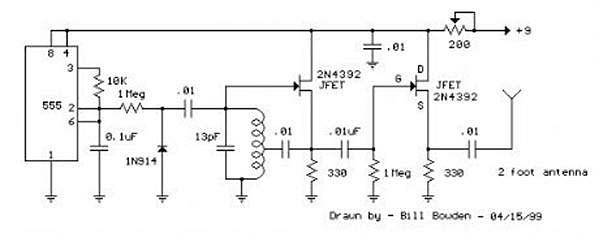

Схема FM-трансляционного трансмиттера будет передавать непрерывный звуковой сигнал в диапазоне FM-диапазона (88-108 МГц), который может использоваться для дистанционного управления или для целей безопасности. Цепь потребляет около 30 мА от батареи 6-9 вольт и может быть принята до 100 ярдов. Для генерации тона (около 600 Гц) используется таймер 555, частота которого модулирует генератор Хартли. Вторая ступень буферного транзистора JFET используется для изоляции генератора от антенны, так что положение и длина антенны оказывают меньшее влияние на частоту. Тонкая настройка частоты может быть выполнена путем регулировки 200-омного резистора последовательно с батареей. Частоту осциллятора устанавливают с помощью индуктора с 5-ступенчатой ​​резьбой и 13 пФ конденсатора. Индуктор был намотан вокруг болта № 8 X 32 (диаметром около 3/16), а затем снят, отвинтив болт. Затем индуктор растягивался примерно до 3/8 дюйма и постучал рядом с центром. Частота генератора должна выходить где-то около центра полосы (98 МГц) и может быть сдвинута выше или ниже, слегка расширяясь или сжимая индуктор.













В качестве варакторного диода используется небольшой диод сигнала (1N914 или 1N4148), так что общая емкость параллельно с индуктором незначительно изменяется при скорости звука, что приводит к изменению частоты генератора на скорости звука (600 Гц). Форма волны нарастания на выводах 2 и 6 таймера применяется к обратному смещенному диоду через большой (1 Meg) резистор, так что емкость диода изменяется с изменением напряжения рампы, изменяя таким образом частоту цепи резервуара. Альтернативно, звуковой сигнал может быть применен к 1-мегагерцовому резистору для модуляции осциллятора, но для этого может потребоваться дополнительный нагрузочный резистор для смещения диода. Используемые N-канальные JFET-транзисторы должны быть высокочастотными VHF или UHF-типами (Radio Shack # 276-2062 MPF102) или аналогичными.
