Схемы передающей части и приемной части показаны, как указано выше. Радиоуправляемый передатчик T630 представляет собой микропередатчик без сигнала. Его частота излучения составляет 265 МГц, а блок питания 12 В. Расстояние дистанционного управления составляет 100 м, рабочий ток составляет всего 4 мА, громкость 28X12X10 мм. Радиоприемник T631 оснащен встроенной антенной. Это с помощью приемника ТВ-тюнера, демодулятора. Его типичное рабочее напряжение составляет 6 В. Его ток ожидания составляет 1 мА. Частота приемника составляет 265 МГц, ее объем составляет всего 31X23X10 мм.

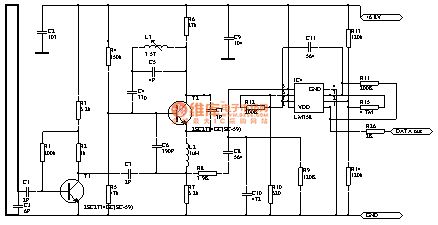

Они могут быть легко использованы для производства разнообразного радиоуправляемого устройства с функциями миниатюризации, расстояния передачи, энергопотребления, способности к помехам и т. Д. Они могут легко заменить инфракрасный, ультразвуковой передатчик и приемник. Схема радиолокатора T630 показана ниже. Четыре пусковых трубки V1 и внешние компоненты C1, C2, L1, L2 представляют собой частоту 265 МГц сверхвысокочастотной передающей цепи L2.
