Переключатель с одним транзисторным реле

Для схемы ниже требуется двухполюсное реле двойного броска в сочетании с одним транзистором, позволяющим переключать реле с помощью мгновенной кнопки. Один блок контактов реле используется для управления нагрузкой, а другой используется для обеспечения обратной связи, чтобы реле было активировано или дезактивировано. Несколько кнопок могут быть подключены параллельно, чтобы переключать реле из разных мест. В деактивированном состоянии контакты реле расположены так, чтобы конденсатор 1000 мкФ заряжал до 2,7 вольта. Когда переключатель замкнут, напряжение конденсатора подается на транзисторное основание через резистор 560, заставляя транзистор включаться и активировать реле. В активированном состоянии контакты реле расположены таким образом, что резистор 3,3 тыс. И резистор 560 Ом обеспечивают постоянный ток на базе транзистора, поддерживая активированное состояние. В то время как в активированном состоянии конденсатор может разряжаться до нуля через резистор 1K. Когда переключатель снова закрыт, конденсатор заставит основание транзистора двигаться в направлении земли, отключая реле.

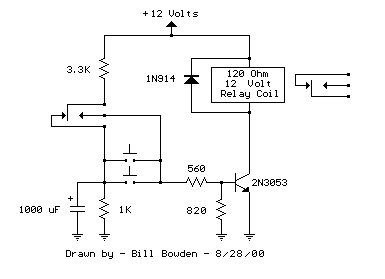

Схема транзисторного реле с одним транзистором

Цепь имеет три отличительных преимущества: для этого требуется всего несколько частей, всегда срабатывает деактивация реле и не требует какого-либо переустройства коммутатора. Однако, поскольку конденсатор начнет заряжаться, как только нажата кнопка, кнопка не может оставаться нажатой слишком долго, чтобы избежать повторного включения реле. Эту проблему можно свести к минимуму с помощью дополнительного резистора, подключенного от основания транзистора к земле, так что базовое напряжение будет близким к 0,7 В при нажатой кнопке, а транзистор будет смещен в линейной области. При нажатой кнопке напряжение катушки реле должно находиться где-то между напряжениями втягивания и выпадения, чтобы реле поддерживало последнее переключенное состояние. Это привело к примерно 820 Ом для схемы, которую я построил с использованием 12-вольтовой, 120-омной катушки реле и транзистора 2N3053. Изменение температуры повлияет на ситуацию, но операция по-прежнему значительно улучшена. Я нагрел транзистор феном и обнаружил, что реле снова включится при нажатой кнопке примерно на 1 секунду, но при нормальной работе это не является большой проблемой.
