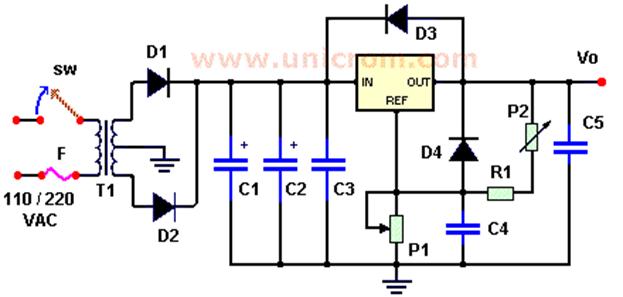

Переменный источник напряжения с LM350K от 1 до 16 вольт

Переменный источник напряжения с LM350K дает от 1,25 до 16 вольт, с возможностью доставки максимального тока 2,5 ампер.

Формула выходного напряжения Vo = 1,25 (1 + R2 / R1) × R2 + IADJ. Ток IADJ, который является током через Adj ноги (корректировка) регулятора, являются незначительными. Формула упрощается и Vo = 1,25 (1 + R2 / R1). В нашем случае, равно Р1 и R2 (R1 + Р2) эквивалентны R1.

Источник очень легко осуществить, так как регулятор напряжения LM350K внутренне включает в себя защиту от избыточного потребления тока .

Регулировки потенциометра Р1 регулируется до тех пор , выходное напряжение не является высоким, то потенциометр Р2 не изменяет до 16 вольт при Vo.

Список компонентов схемы

• Регулятор напряжения: LM350K
• С1, С2: электролитические конденсаторы на4700uF
• С3 0.1uF конденсатор танталовый
• С4 10uF танталовый конденсатор
• С5 конденсатор 1uF
• D1, D2: выпрямительные диоды 6 ампер, 200 вольт или более
• D3, D4 диоды 1N4002
• P1: потенциометр 5K
• P2: потенциометр 100
• Т: Трансформатор 110/220 В переменного тока 32 В переменного тока, 3 А
• F: предохранитель 250мА
• SW: переключатель.

Диоды для защиты и предотвращения разряда конденсаторов (когда питание выключено) за счет низких текущих точек внутри регулятора.

Конденсатор C3 рекомендуется для любого приложения, имеющего регулятор, расположенный вдали от источника напряжения.

Конденсатор C4 улучшает пульсации на выходе регулятора.

Конденсатор C5 повышает импеданс выхода.
