Плата разработки PIC16F 28/40-pin поможет вам с вашими требованиями к созданию прототипов с любым микроконтроллером Microchip 28/40-pin из 16F серии.
Характеристики
Все порты, заканчивающиеся в отдельном разъеме разъема блока с опцией источника 5 В постоянного тока
Разъем ICSP для программирования для PIC с поддержкой ICD
Выбираемые бортовые нагрузочные резисторы для вывода порта А.4 на микроконтроллере
Мост на входе обеспечивает подключение полярности постоянного тока к плате
Кварц 20 МГц
Встроенный стабилизатор напряжения + 5В
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 77 мм x 82 мм

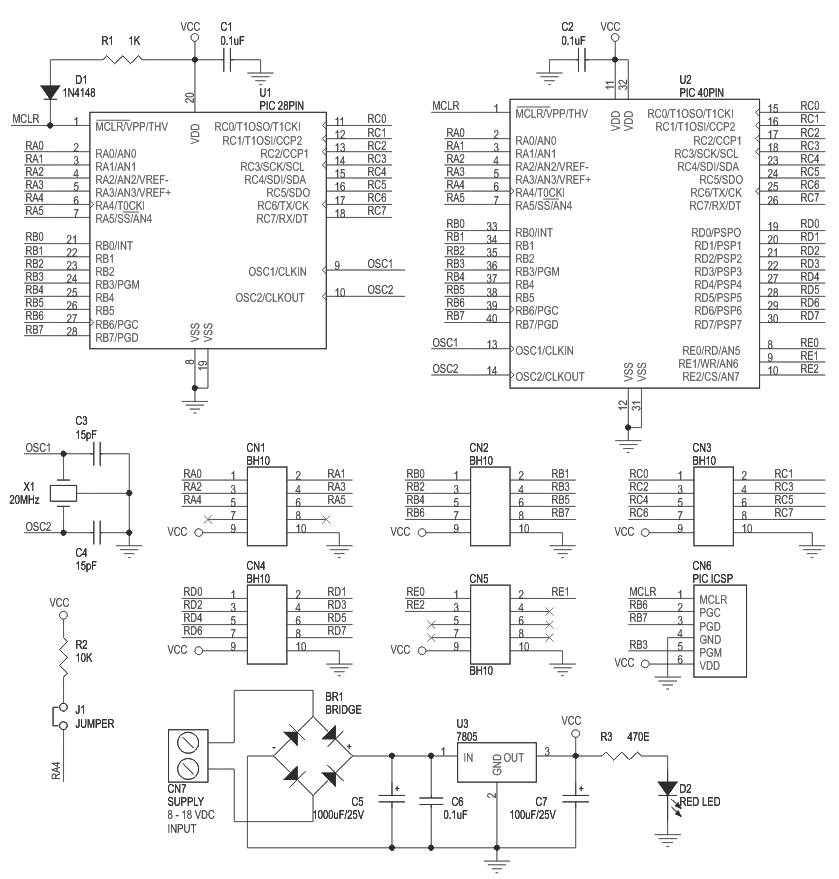

Схема

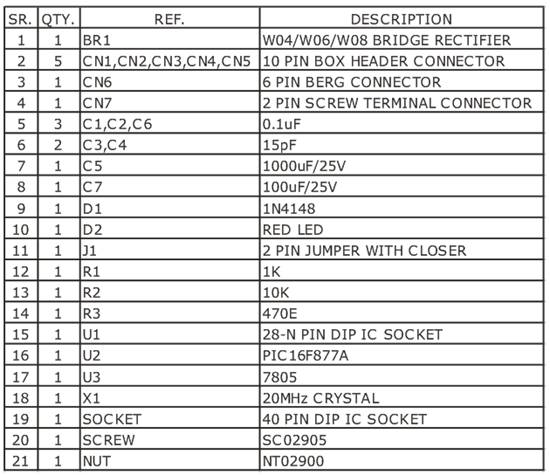

Список деталей

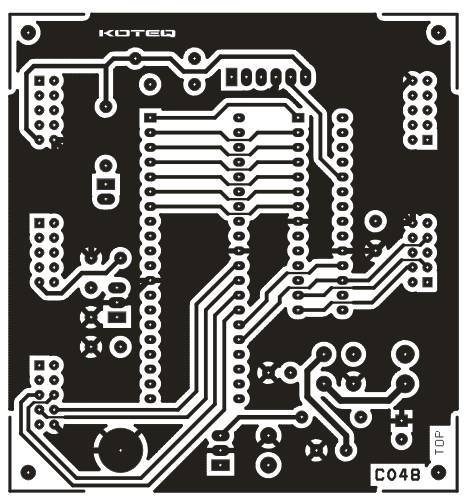

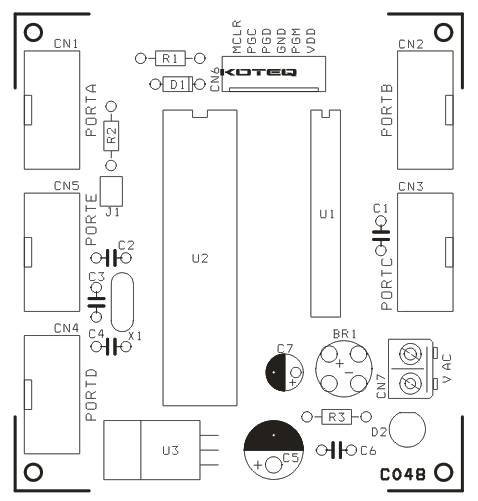

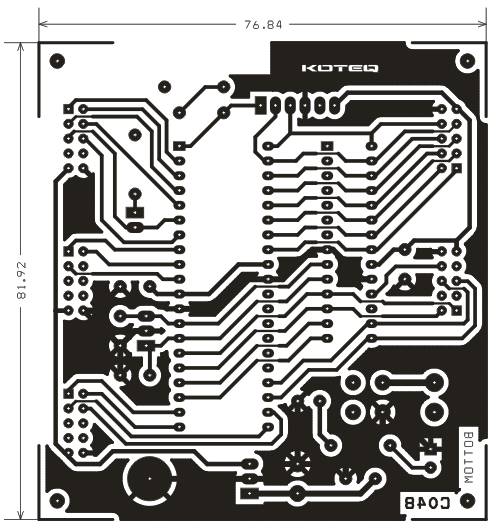

Печатная плата
Готовая плата
