Плата параллельного порта с буфером для ЧПУ



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Плата расширения ввода-вывода для параллельного порта, разработанная для ЧПУ, маршрутизатором и контроллером движения. Простое решение для драйвера шагового двигателя, сервопривода переменного тока (с шаговым DIR-драйвером) и сервопривода постоянного тока (с драйвером Step-DIR). Совместим с различным программным обеспечением ЧПУ, специально разработанными для данных порта LPT. Плата была протестирована с программным обеспечением CNC MACH3. Все выходы являются буферизированными, все входы оптически изолированы и могут использоваться как аварийный выключатель, концевой выключатель и домашний выключатель.  Имеет 12 выходных контактов, которые могут управлять различными устройствами, такими как драйвер шагового двигателя, серводвигателем переменного тока, сервоприводом постоянного тока, плазменным факелом, насосом для охлаждающей жидкости, шпинделем, 5 входными штырьками предусмотрены концевые или домашние выключатели, обратные связи, аварийный выключатель. Все входы имеют 470E для управления током, а вход TTL Voltage требуется для управления входами. Может питаться от USB-входа или от источника постоянного тока от 7В до 36В (оставлять перемычку J2 открытой в случае подачи питания USB). Плата имеет винтовые клеммы для входов и выходов, а также с разъемами 4X6Pin для выхода. J15 подключается непосредственно к выводам параллельного порта для тестирования.

Примечание : Для входного сигнала 24 В замените R3, R4, R5, R6 и R7 на 2K2 Ом.



Особенности



Питание от 7 до 36 В постоянного тока

25 D SUB гнездовой разъем для ПК интерфейса порта LPT

Встроенный светодиодный индикатор питания

Встроенный USB-коннектор для питания от ПК или другого источника USB

Выбор перемычки для входа питания USB или внешнего источника питания

Все выходные данные буферизированы

Все входы оптически изолированы

Два варианта для выходов, винтовых клемм и соединителей заголовка

4X6Pin Header для легкого интерфейса драйвера двигателя

Встроенный регулятор L317 для 5 В постоянного тока

Теплоотвод для регулятора

5 В постоянного тока для внешних цепей

3X3 Разъем для подключения релейного драйвера для шпинделя, плазмы, лазера, насоса ON / OFF



Соединения



CN15: выводы LPT для порта

CN7: входы, конечный выключатель, обратная связь, домашний выключатель, аварийный выключатель

CN1: Вход питания постоянного тока от 7 В до 36 В

CN2: Выход DC 5V

CN10, CN11, CN12, CN13: Разъем заголовка для интерфейса драйвера-шагового драйвера

CN8, CN9, CN14: Разъем 3X3Pin Header для драйвера Реле для выходов

CN5: Выходы

J3: E Установка дополнительной перемычки для тестового задания

J4, J5: Управление направлением ввода-вывода (перемычка, близкая к VCC для нормальной работы)

CN6: USB-соединитель для VCC. Вход для источника питания (Jum-Jum-1 для входа питания USB)

D1: Индикатор питания

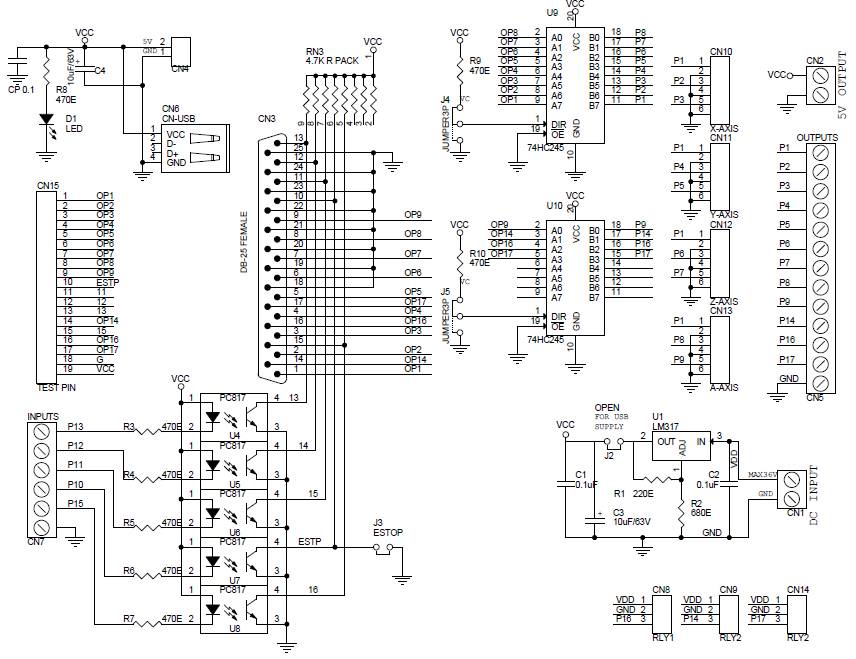

Схема

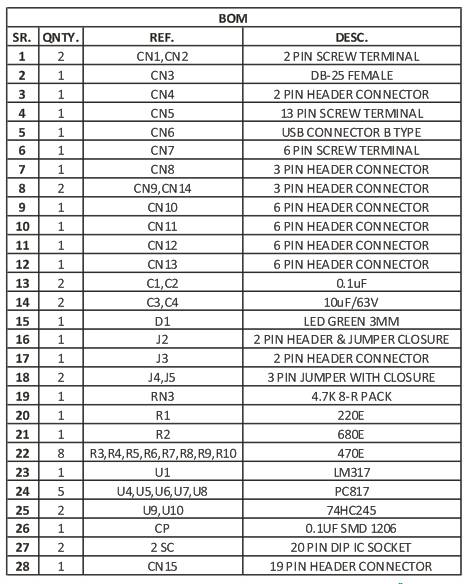

Список деталей



Параллельный порт-CNC-BOM

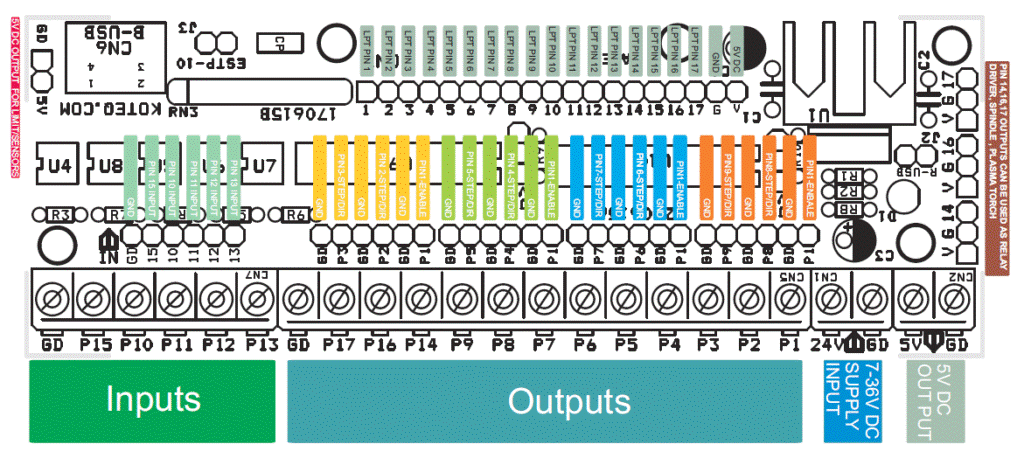

Соединения



Параллельные порты-развод-CNC-соединения

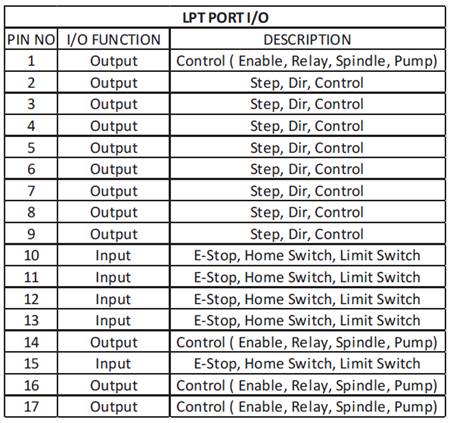

Конфигурация



Параллельный порт-прорыв-ЧПУ-LPT I-O

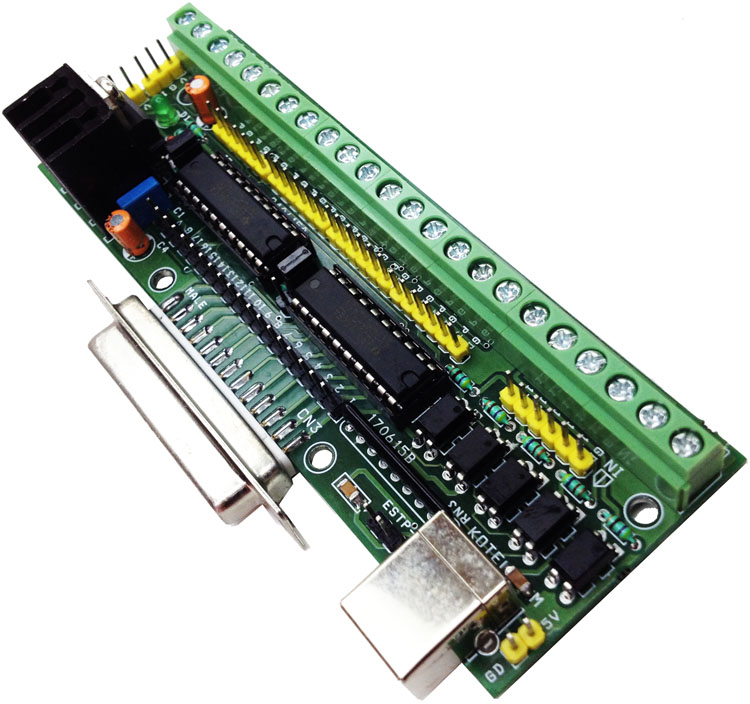

Фото



Параллельный порт-прорыв-ЧПУ-ПОС

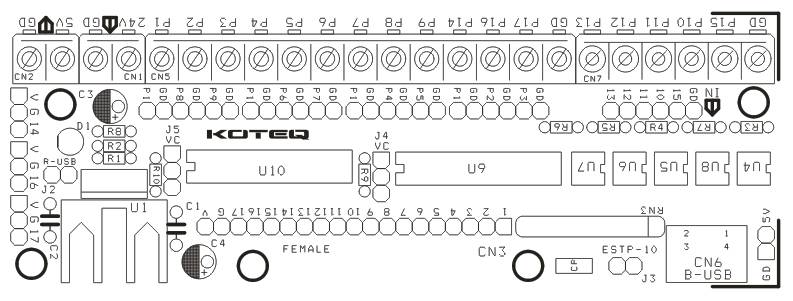

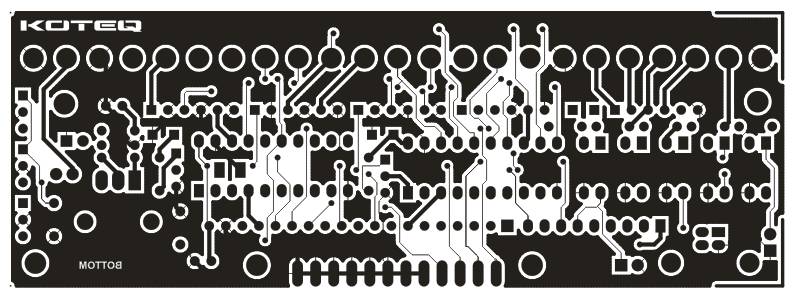

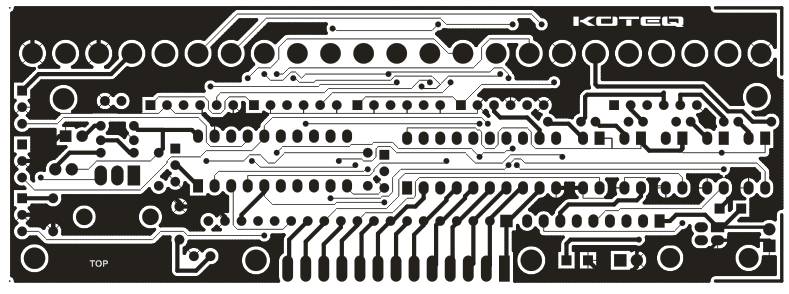

Печатная плата
