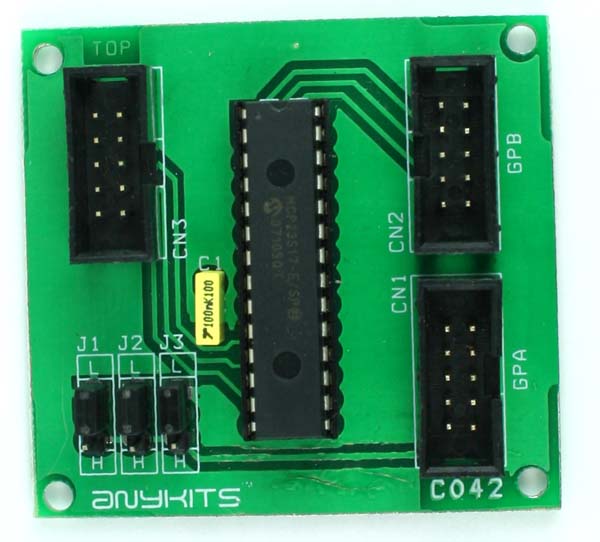

Плата расширения ввода / вывода предлагает удобный способ сопряжения до 16 входов / выходов вашего проекта с использованием шины SPI / I2C. В этом наборе используется микросхема ICP от MCP23S17.
Характеристики
Питание осуществляется через соединительный разъем Box Header
Комплект имеет 2 отдельных разъема типа Box Header для 16 контактов порта ввода / вывода и 1 Box Header для сопряжения печатной платы с управляющей схемой
Доступна опция выбора переключателя с перемычкой
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 58 мм x 54 мм

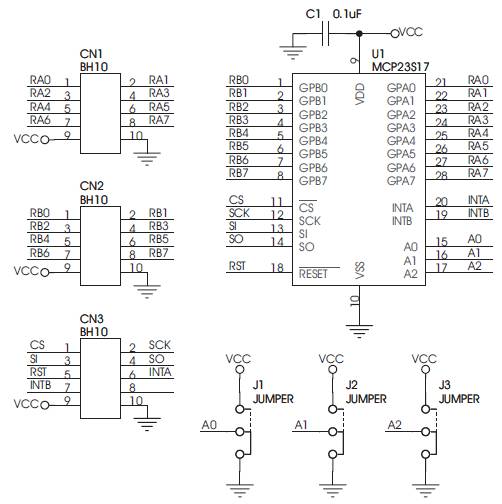

Схема

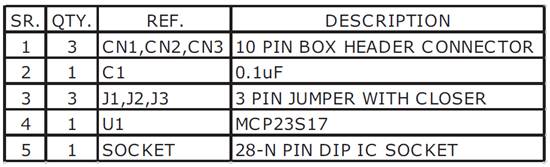

Части

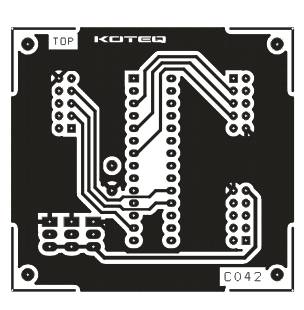

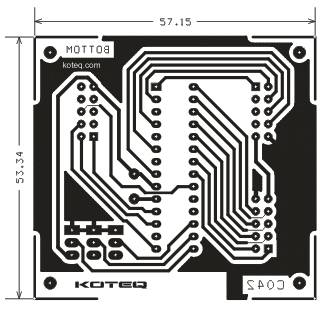

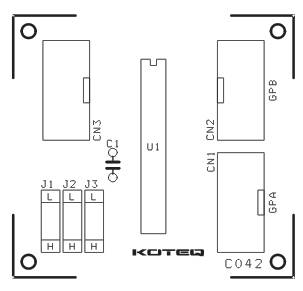

Печатная плата
