Конструкция представляет собой универсальное решение для разработки, включающее несколько опций для внешних датчиков, внешнюю коммуникацию и интерфейс. Кроме того, он предлагает широкие возможности для расширения, что делает его отличным решением для разработчиков и инженеров, которые ищут плату для разработки. Наглядно демонстрирует возможности 8-битных микроконтроллеров Microchip. Может использоваться как автономная демонстрационная плата с запрограммированной частью. С помощью этой платы вы можете разрабатывать и прототипировать все микроконтроллеры PIC с микроконтроллером Microchip, которые не требуют кристаллов (внешний генератор). Встроенный разъем для ICSP позволяет легко программировать. Плата имеет настраиваемые pull ups на всех выводах, которые могут быть спаяны или оставлены согласно требованию. Все выводы имеют Jumpers для pull down. Встроенный регулятор напряжения 5В, два тактовых переключателя, один выходной разъем для подключения к плате реле 12В или твердотельного реле переменного или постоянного тока.
Особенности
Питание от 6 до 12 В постоянного тока
Встроенный коннектор ICSP для программирования
3-контактный разъем для реле или твердотельного реле
Все контакты снабжены перемычкой для сброса
Встроенный регулятор напряжения 5 В
2 тактовых переключателя
3 параллельных соединителя, подключенных к контактам 2, 3, 4, 5, 6, 7

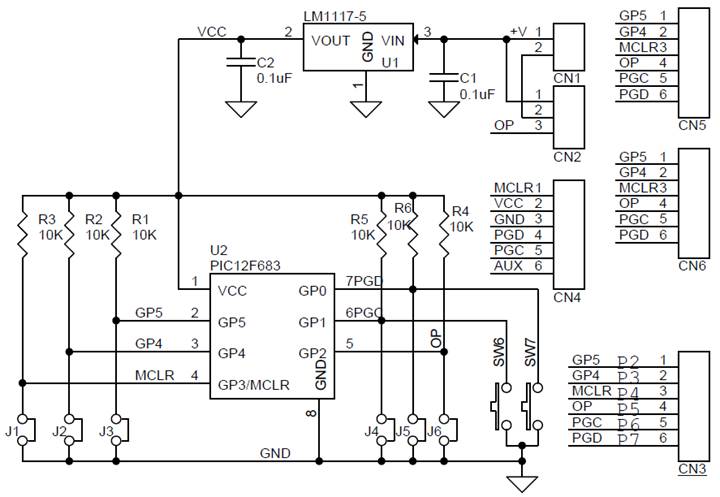

Схема

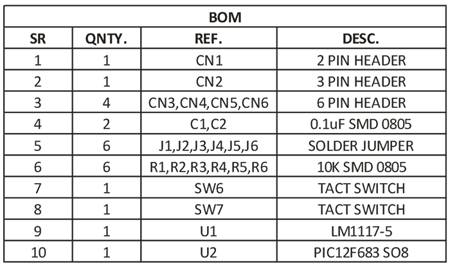

Список деталей

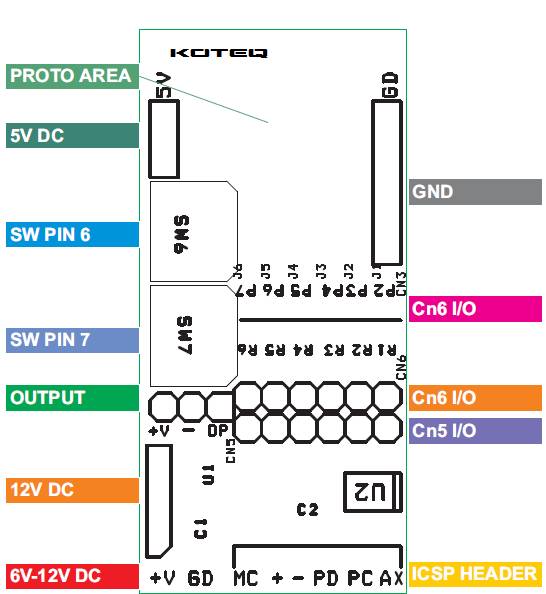

Соединения

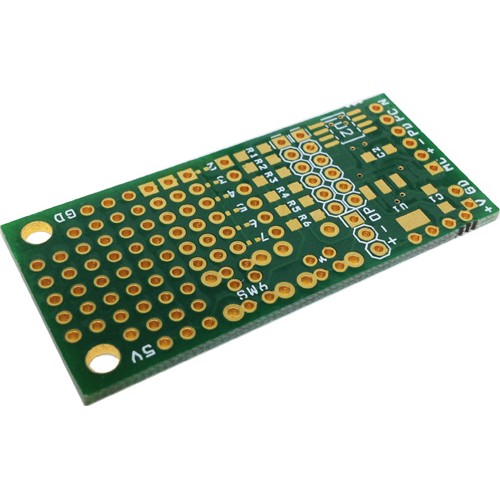

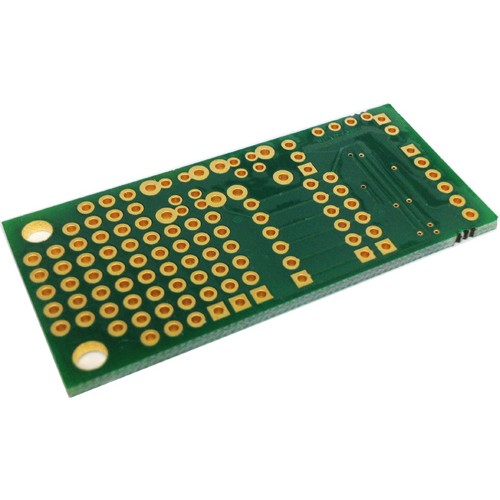

Фото

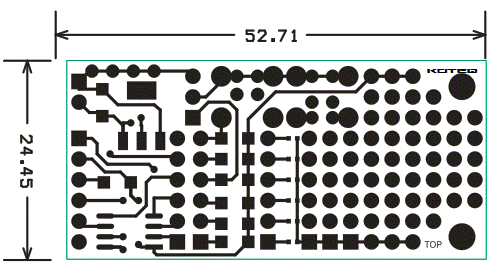

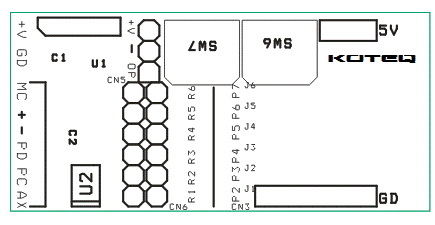

Печатная плата

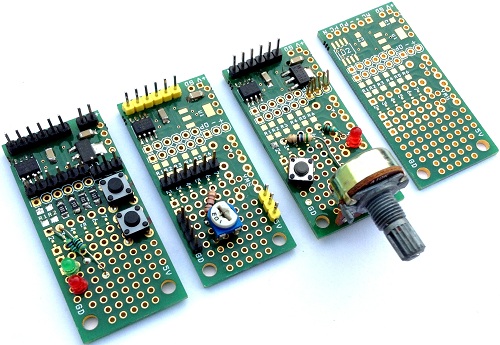

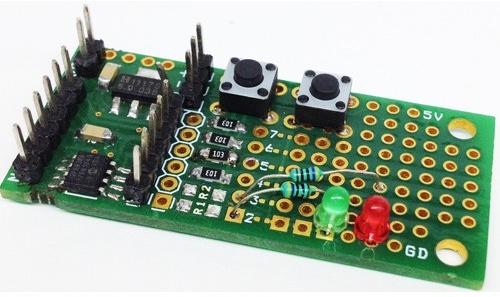

Платформа в сборе
