89C2051 Development Stick предлагает простой способ сопряжения с MCU, совместимыми с 89C2051. Плата может использоваться как дочерняя плата подключаемого модуля в вашем проекте со всеми выводами ввода-вывода MCU. Вход питания на плате применяется к контактам №1 и №2. Регулируемая мощность доступна на контакте № 4 разъема J1. Встроенный переключатель сброса предлагает простой способ сброса микроконтроллера. Светодиод D1 показывает мощность. По желанию, EEPROM 24C04 на модуле может помочь вам хранить ценные данные вашего проекта. Если вы не хотите использовать EEPROM, вы можете пропустить, чтобы собрать R4, R5 и U3. Если вы планируете использовать этот модуль на своей PCB Project, то вы можете пропустить сборку U2, C6.
Характеристики
Регулятор напряжения на плате для стабильного и регулируемого питания микроконтроллера
Переключатель RESET для сброса MCU
Резонатор 11,0592 МГц
Внешняя ЭСППЗУ 4K
Индикатор включения питания
20-контактный разъем с маркировкой Berg для удобства подключения
Доступ ко всем контактам IO и выводу питания на разъеме Berg
20-контактный разъем для микроконтроллера
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 35 мм x 72 мм
Кварц в схеме- 11,0592 МГц. Если вы намерены использовать другой частотный кристалл, замените компоненты Y1, C2 и C3 в соответствии с техническими характеристиками, указанными в техническом паспорте микроконтроллера.

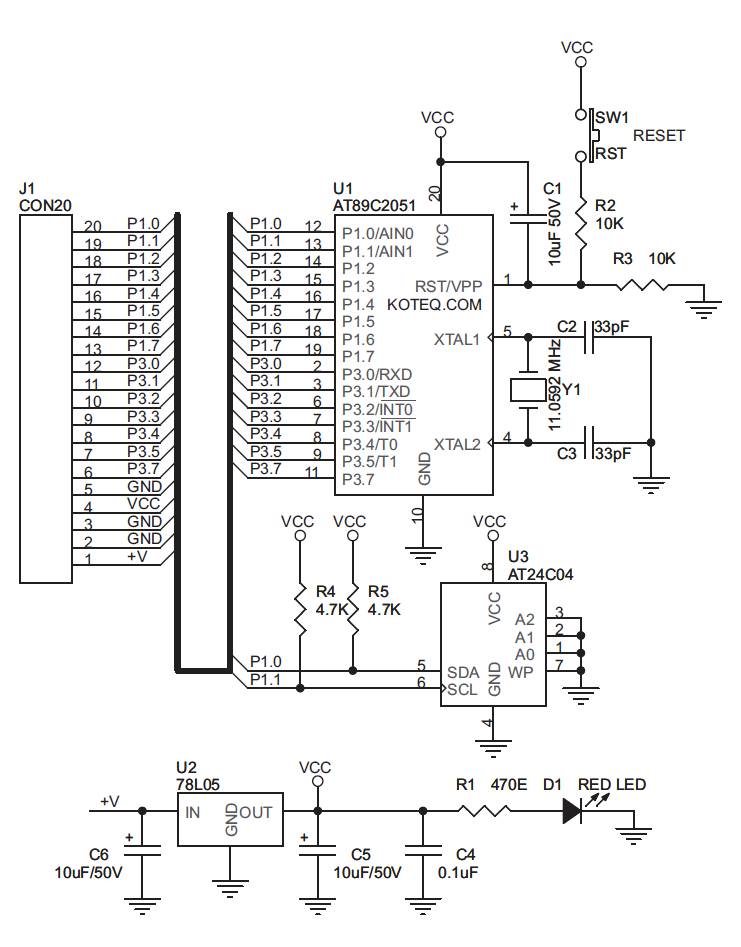

Схема

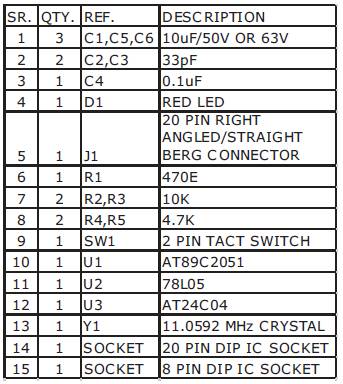

Список деталей

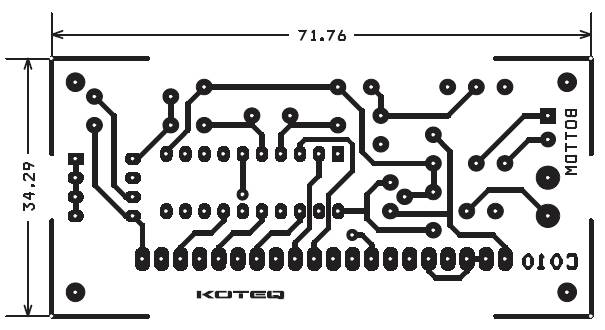

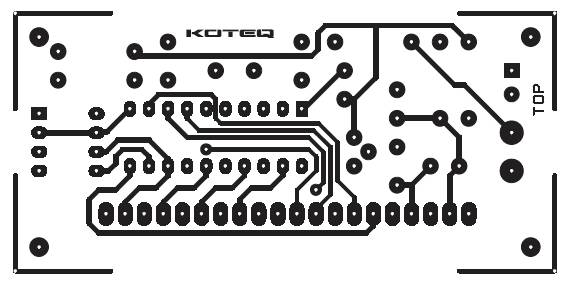

Печатная плата

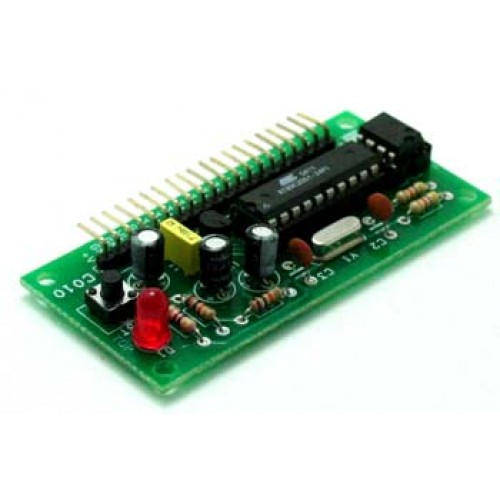

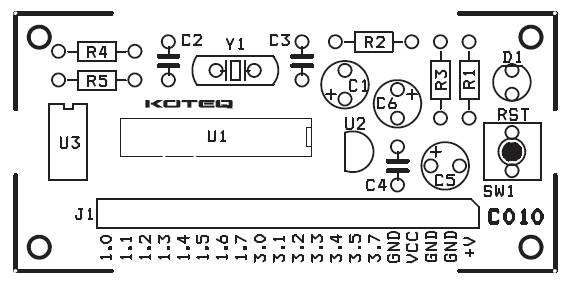

Платформа в сборе
