Плата разработана для серии микроконтроллеров 18F - 28 -контактов Microchip. Плата имеет простейшую форму со всеми выводами портов, заканчивающимися соединителем Relimate (коннектором заголовка) для легкого подключения к внешним устройствам.
Вот некоторые из основных преимуществ:
Разъем ZIF позволяет легко удалить целевой микроконтроллер с платы разработки.
Хороший соединитель ICSP для легкого программирования MCU.
Plug In - Разъем типа кварца на плате. Два джампера J1 и J2 помогут вам подключить кварц из своего проекта. Данная плата использовалась с 20 Мгц.
Перемычка J3 позволяет использовать RE3 в качестве вывода IO и VPP для разъема ICSP.
Мостовой выпрямитель (D2) следит за любым подключением полярности в CN5. Индикатор включения питания светодиод D3 отображает питание на печатной плате, а регулятор напряжения IC -U2 7805 обеспечивает регулируемую мощность для микропроцессора и других устройств, подключенных к этой плате.
Все штыревые разъемы порта могут обеспечивать питание постоянным током на картах ADD ON.

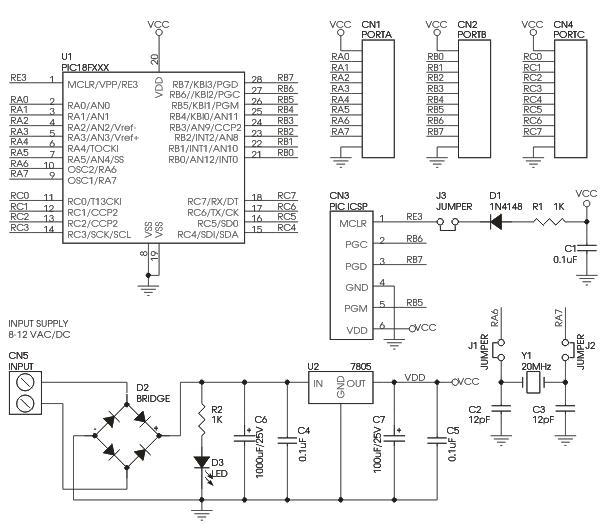

Схема

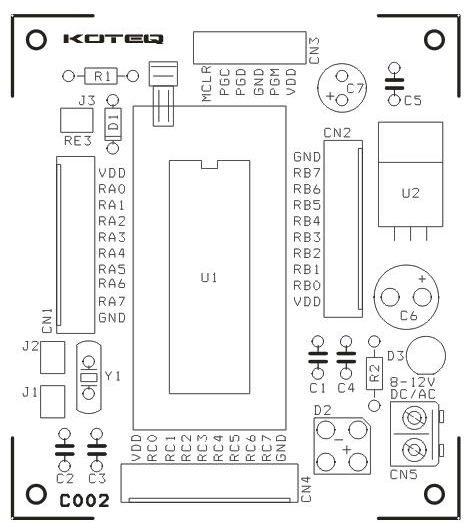

Список деталей

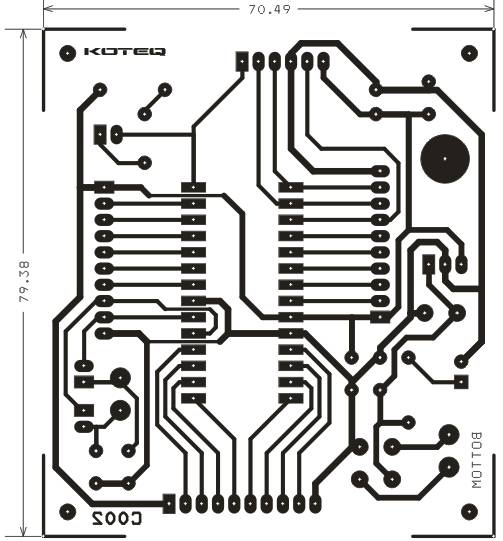

Печатная плата

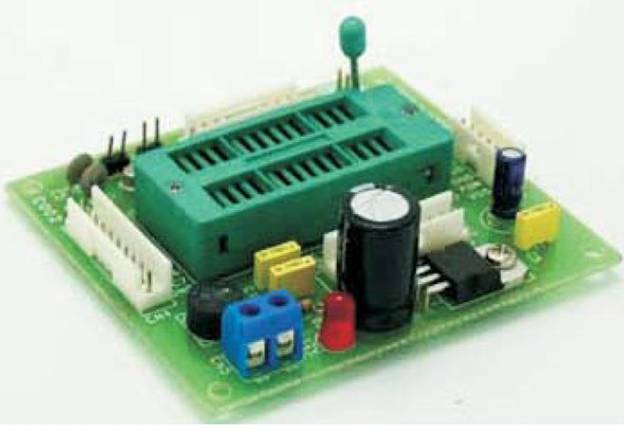

Готовая конструкция
