Платформа для ATmega16 / 32 представляет собой очень простую и экономичную плату для прототипирования микроконтроллеров AVR с 40 выводами от ATMEL
Характеристики
Все четыре порта доступны пользователю с помощью стандартного 10-контактного разъема для подключения разъема с питанием 5 В постоянного тока для интерфейсных цепей
Встроенный переключатель сброса микроконтроллера
Разъем ISP (в цепи последовательного программирования) для чипов с поддержкой ISP
8 МГц кварц
Схема переключения уровня UART с использованием ИС MAX232, для легкого подключения платы к устройствам RS232
Возможность выбора перемычки для подключения переключателя уровня UART к штырькам порта
Встроенный стабилизатор напряжения для источников питания позволяет регулировать напряжение 5 В @ до 0,6 А на плате и соединительной цепи
Светодиодный индикатор питания
Четыре монтажных отверстия 3,2 мм
Размеры печатной платы 64 мм x 101 мм

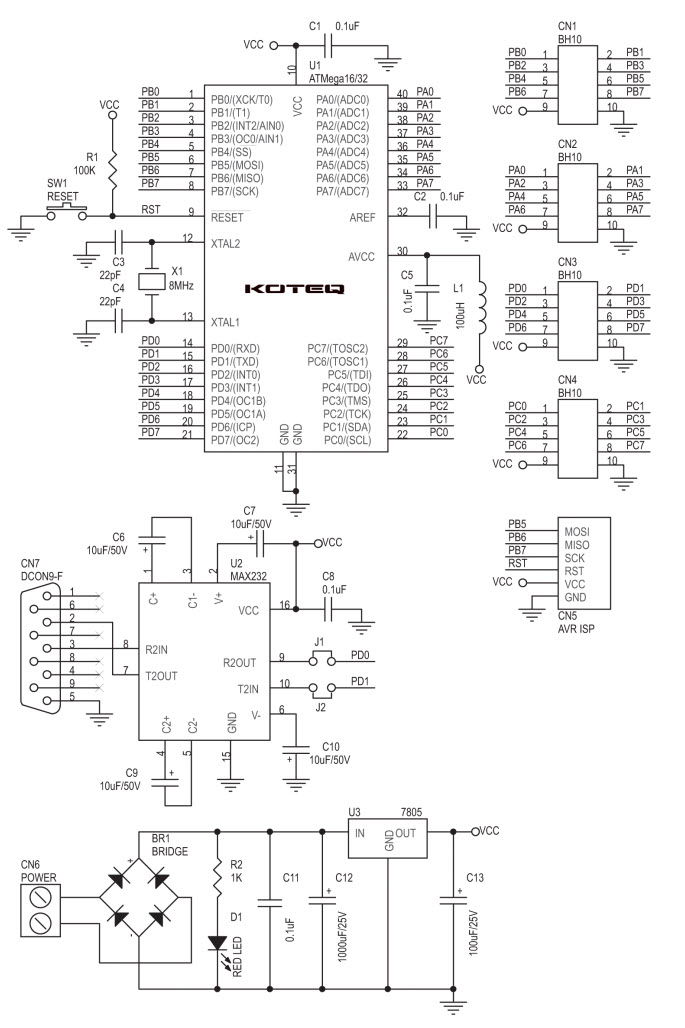

Схема

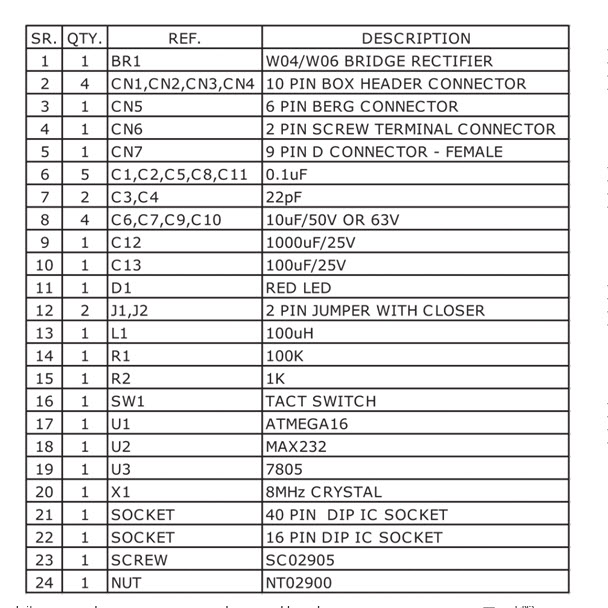

Части
Соединители

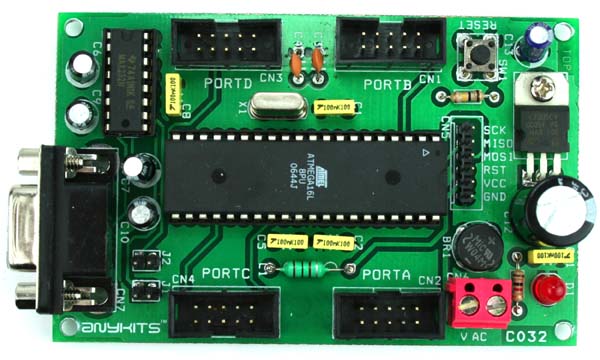

Фото

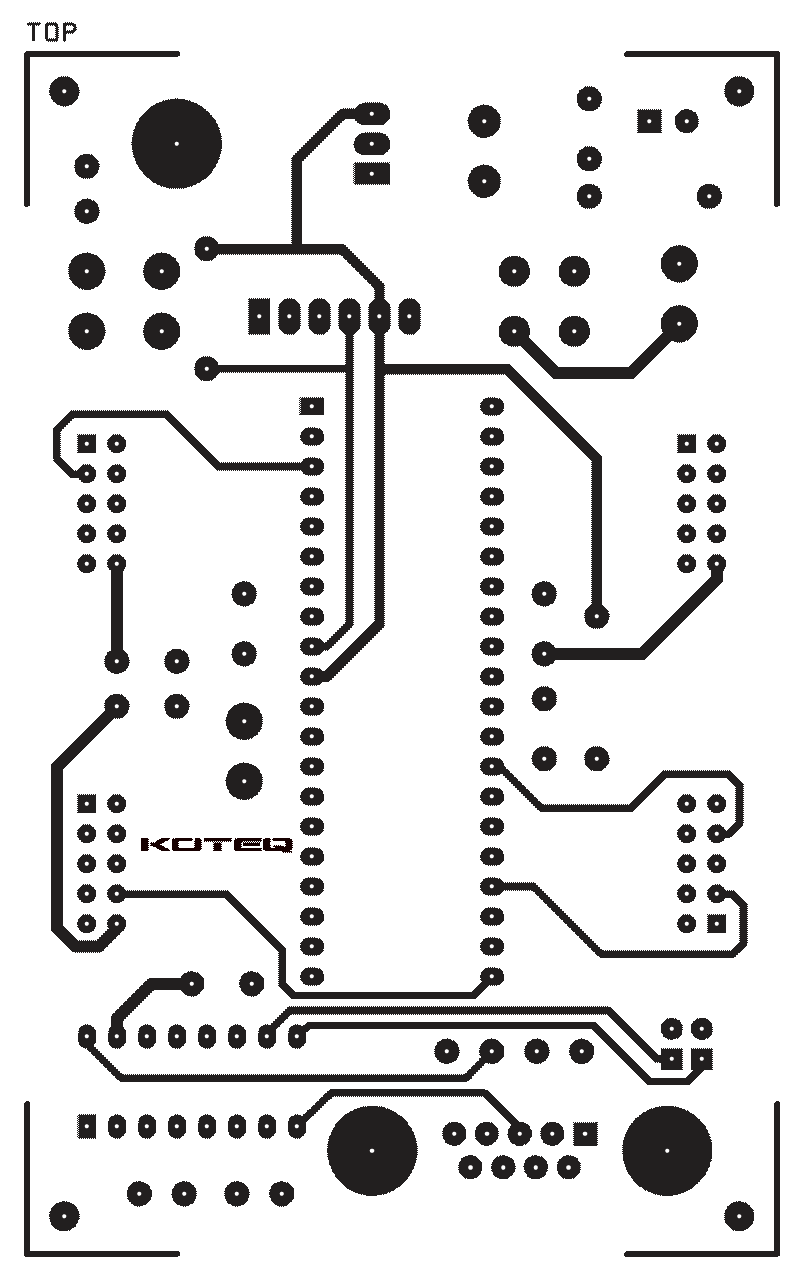

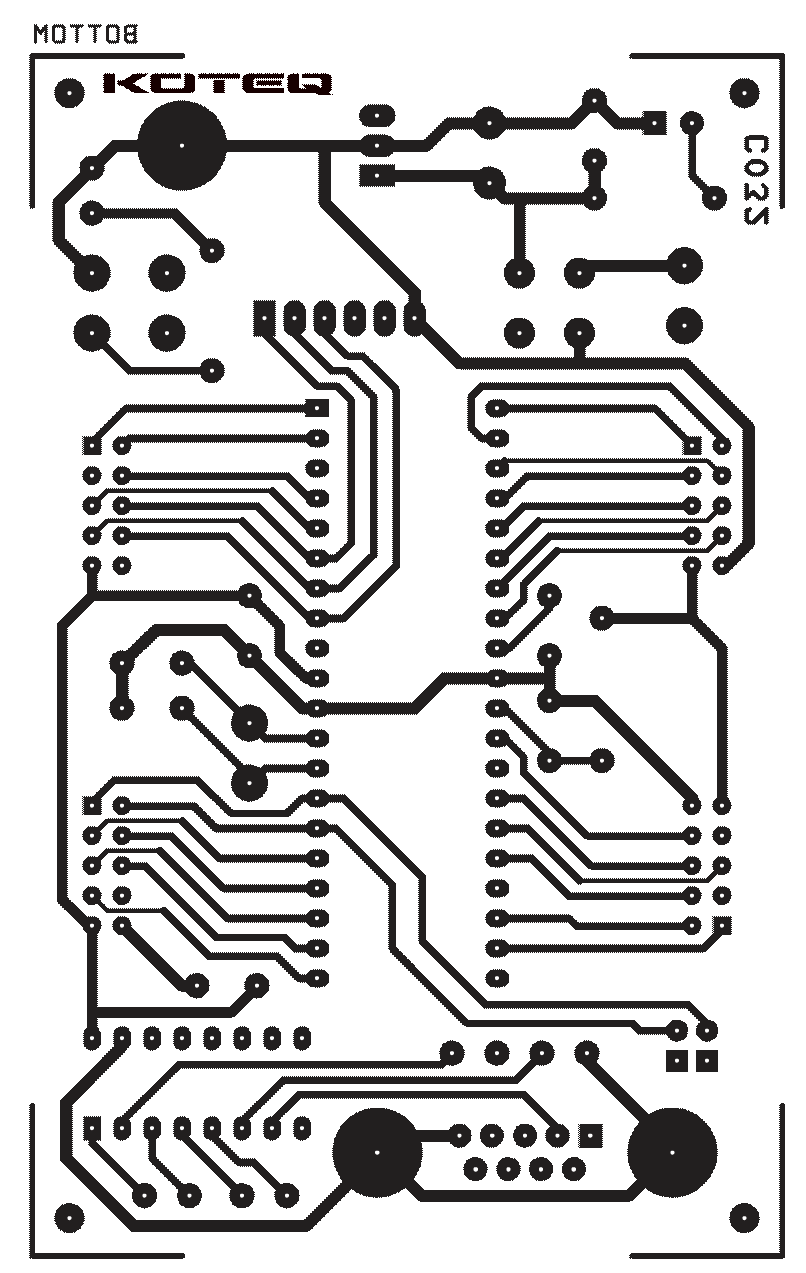

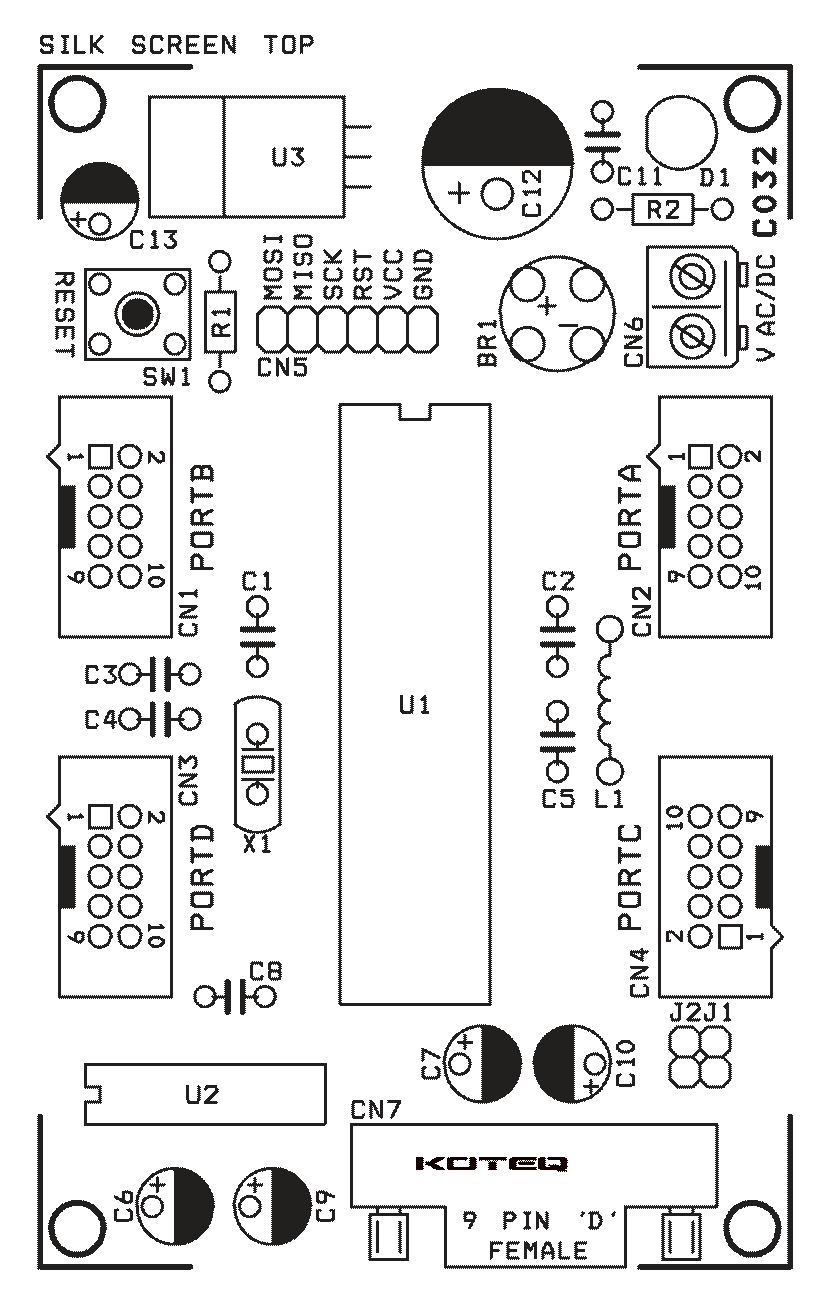

Печатная плата
