Плата для разработки конструкций на микроконтроллерах Atmel ATmega64 и может быть использован для создания собственной прошивки AVR или введения в микропроцессоры и программирование. Плату лучше использовать вместо макетной установки, поскольку она облегчает соединение различных компонентов с использованием выводов печатных плат. Проект был разработан в то время, когда плата Arduino не была широко доступна.
Особенности этой платы:
Atmega64 - все порты доступны через контакты, может быть подключен другой кварц (опциональный частотный кристалл)
DS3231 RTC, IC / I2C реального времени
Temp. DS1820 1wire Temp. Датчик
EEPROM 24AA00SN / I2C EEPROM
USB-порт FT232RL Конвертер USB / RS232
Кнопки 8x -16x LED
Подключите ЖК-дисплей 16 × 2
7сегментный светодиодный дисплей
N-FET для PWM
Разъем для программирования ISP
Все контактные штыри маркированы для удобства соединения с процессором, а для всех портов MCU предусмотрены отдельные разъемы и перемычки, что позволяет легко подключать, тестировать и отлаживать прошивку. Также имеется разъем J2 для программирования ISP.
На печатную плату можно подать питание через разъем USB или через регулятор напряжения с помощью внешнего адаптера.
Схема

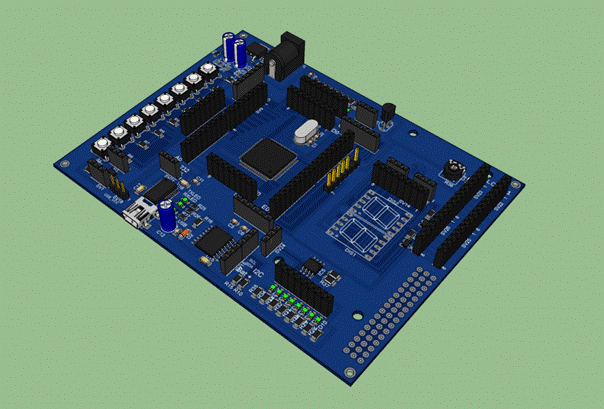

Фото

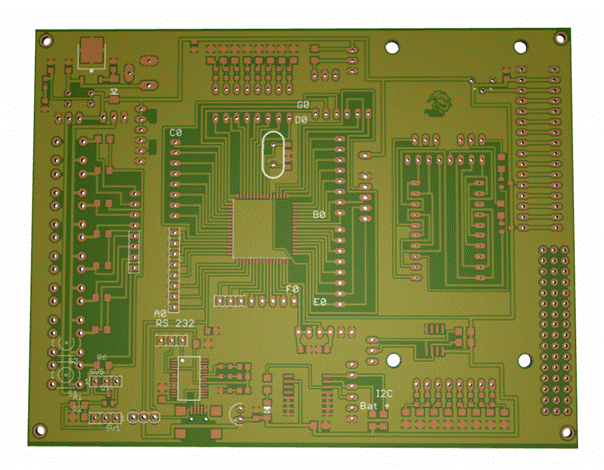

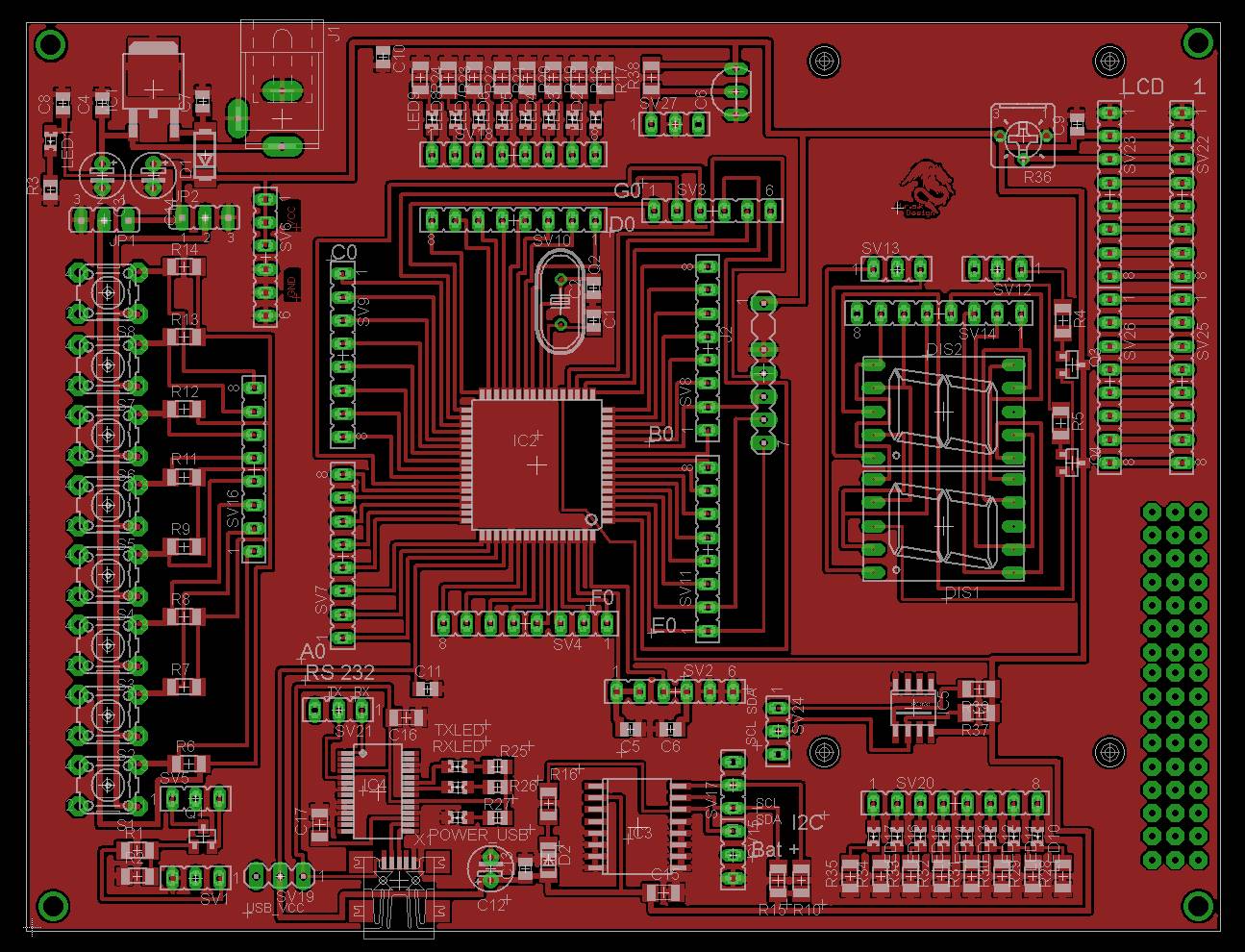

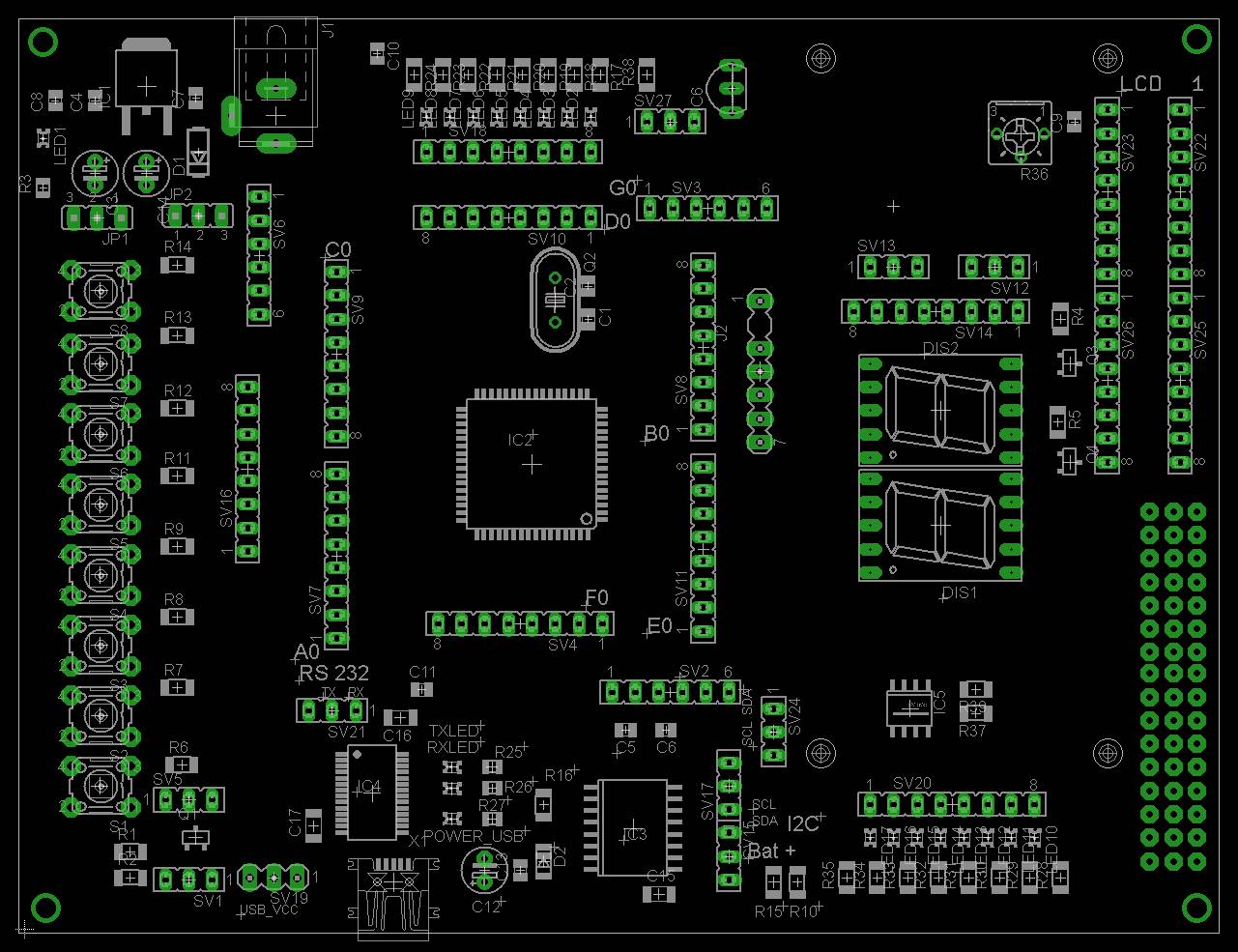

Печатная плата
Скачать
