Atmega8 Development Board предоставляет очень простую и экономичную платформу для подключения ко всем контактам микроконтроллера для пользователя. Решение произведено для 28-выводного микроконтроллера AVR от ATMEL . Все три порта доступны пользователю через стандартный 10-контактный разъем для блока питания с питанием 5 В пост. тока. Присутствует встроенный переключатель сброса для микроконтроллера. Разъем ISP (в цепи последовательного программирования) для чипов с поддержкой ISP. Кварц 8 МГц. Схема переключения уровня UART с использованием ИС MAX232, для легкого подключения платы к устройствам RS232. Соединение для выбора перемычек, доступное для подключения переключателя уровня UART к контактам порта. Встроенный стабилизатор напряжения для источника питания регулирует напряжение 5 В при напряжении до 1 А на плате и соединительной цепи. Светодиодный индикатор питания. AUX Источник питания 5 В постоянного тока, доступный на разъеме PBT для источника питания постоянного тока для интерфейсных цепей. Четыре монтажных отверстия по 3,2 мм. Размеры печатной платы 60 мм x 89 мм

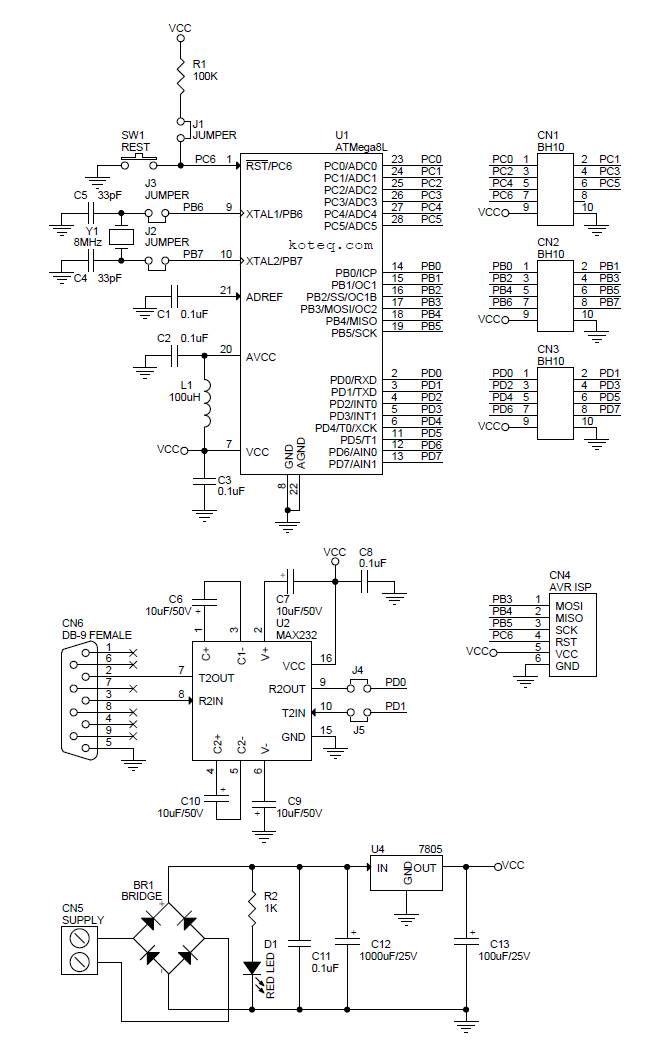

Схема

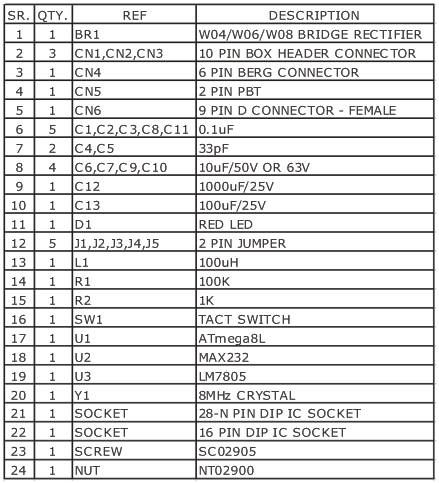

Список деталей

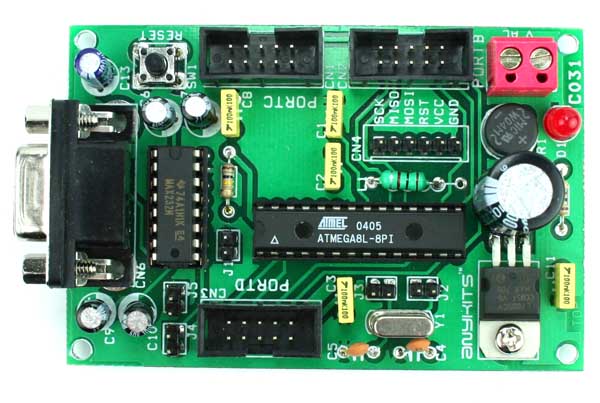

Фото

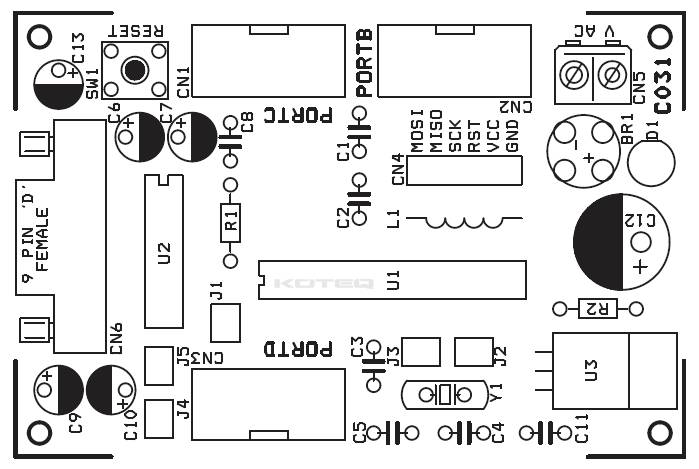

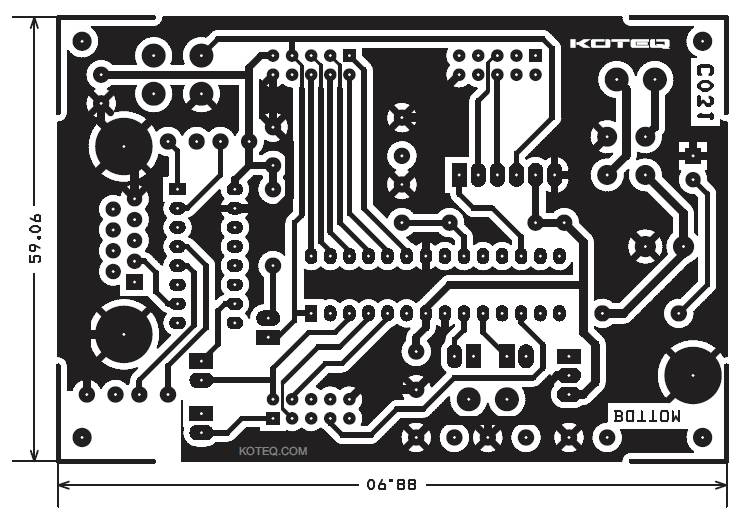

Печатная плата
