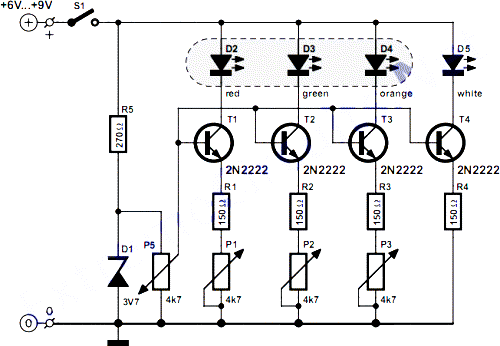

Интересные, удивительные, а также научно полезные визуальные эффекты могут быть получены путем использования цветных светодиодов вместо обычной лампы в светильнике в основании микроскопа. Разумеется, лампу можно просто заменить белым светодиодом с соответствующими изменениями в токе питания / напряжении и т. Д., Но более интересно иметь три цвета - здесь красный, зеленый и оранжевый (янтарный), которые индивидуально настраиваются для интенсивности. Пунктирная линия вокруг светодиодов D2, D3 и D4 указывает, что они находятся в 10-миллиметровом участке 1-дюймовой пластиковой ( ПВХ ) трубы. 5-миллиметровые отверстия для светодиодов просверлены под углом, так что светодиодные лучи направлены вниз в центре держателя. Как показано на фотографии, так как маленький кусочек veroboard может быть закреплен под кольцом с отверстием в 1 дюйм в нем, чтобы центр кольца оставался открытым, позволяя сборке располагаться поверх держателя образца стекла , PCB , которая удерживается на кольце светодиодами , позволяет прокладывать провода между осветительным устройством и электроникой водителя, расположенными в основании микроскопа.
Белый светодиод D5 заменяет лампу (6-V) в держателе лампы и подключается к цепи драйвера проводами. Потенциометры P1, P2 и P3 позволяют индивидуально регулировать интенсивность каждого цвета, в то время как P5 действует как основной контроль интенсивности. Пространство позволяет, горшки могут быть установлены в основание микроскопа. Если в кольце возникают проблемы с появлением, нарисуйте внутреннюю черную. Наконец, в большинстве микроскопов существует потребность в сильном освещении, которое требует применения высокоинтенсивных светодиодов в этой цепи.
